Dedikerede løsninger til datacentre
Samarbejd globalt - engager dig lokalt. Det globale Daikin-netværk giver målrettet ekspertise på din lokalitet.

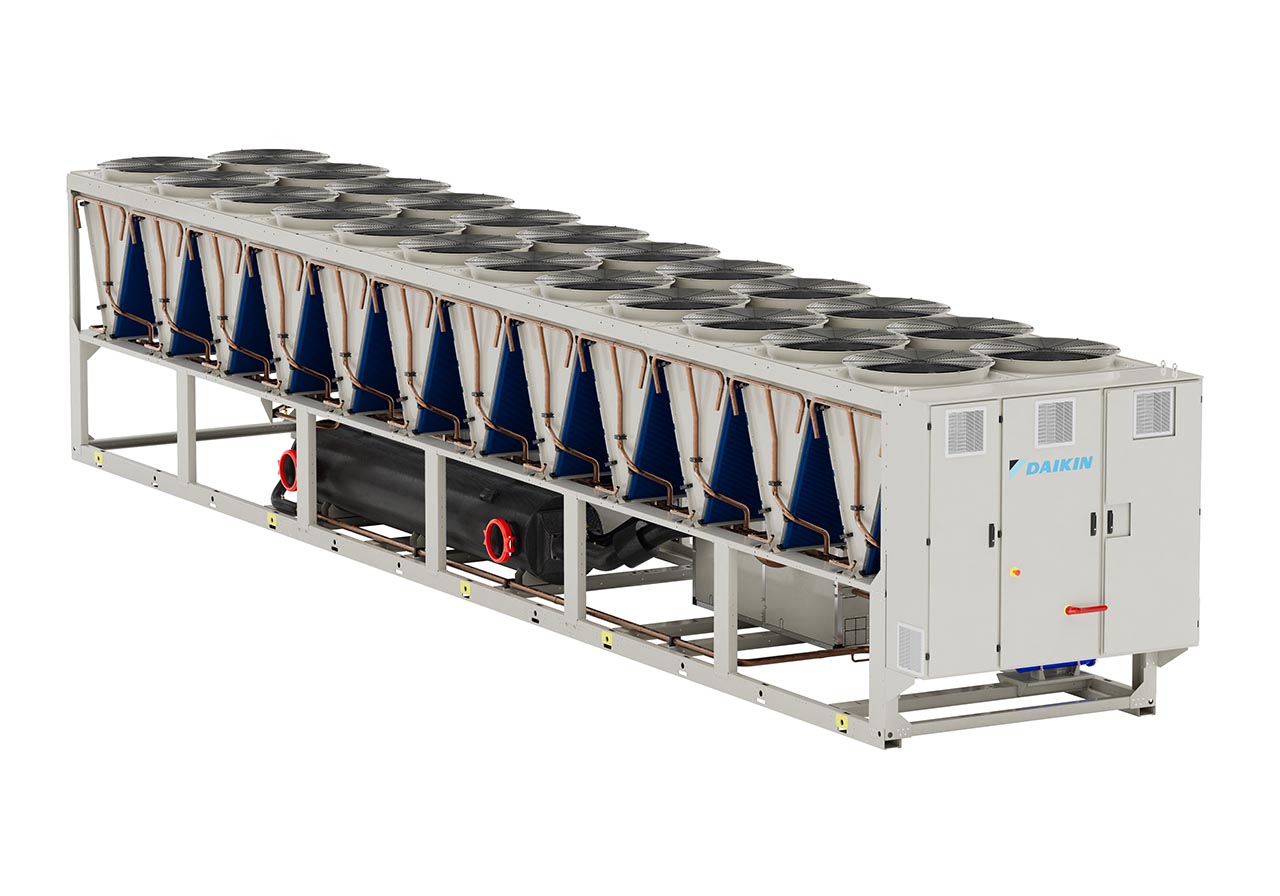

Chiller løsning – Kun køling
- Kapacitetsområde for køling: 150 – 1950 kW
- Effektivitet i topklasse
- Daikin skrueinverterkompressor
- Nyt Daikin ventilatordesign
- 4 effektivitetsversioner
- 3 lydkonfigurationer
Chiller løsning – Free-cooling
- Kapacitetsområde for køling: 150 – 1950 kW
- Effektivitet i topklasse
- Daikin skrueinverterkompressor
- Nyt Daikin ventilatordesign
- 4 effektivitetsversioner
- 3 lydkonfigurationer

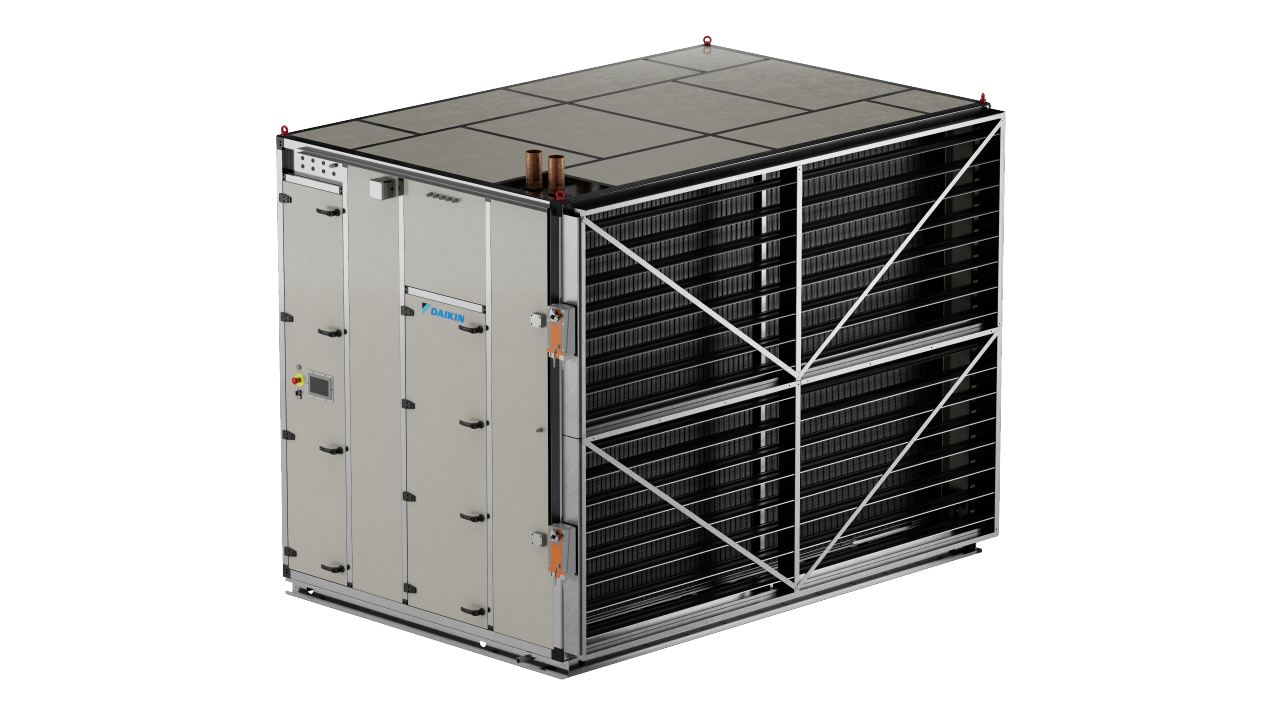

Pro-W CRAH enhed
- Modeller fra 200 kW til 700 kW kølekapacitet
- Høj effektivitet giver lav system-PUE
- Indbygget Daikin Ec-ventilatorteknologi
- In-house afsluttende test på hver enhed før forsendelse
- EMEA Produktionskapacitet for meget stor volumen globalt med skalerbar kapacitet
- Kompakt fodaftryk
- Integreret smart styringer og lav-harmoniske filtre

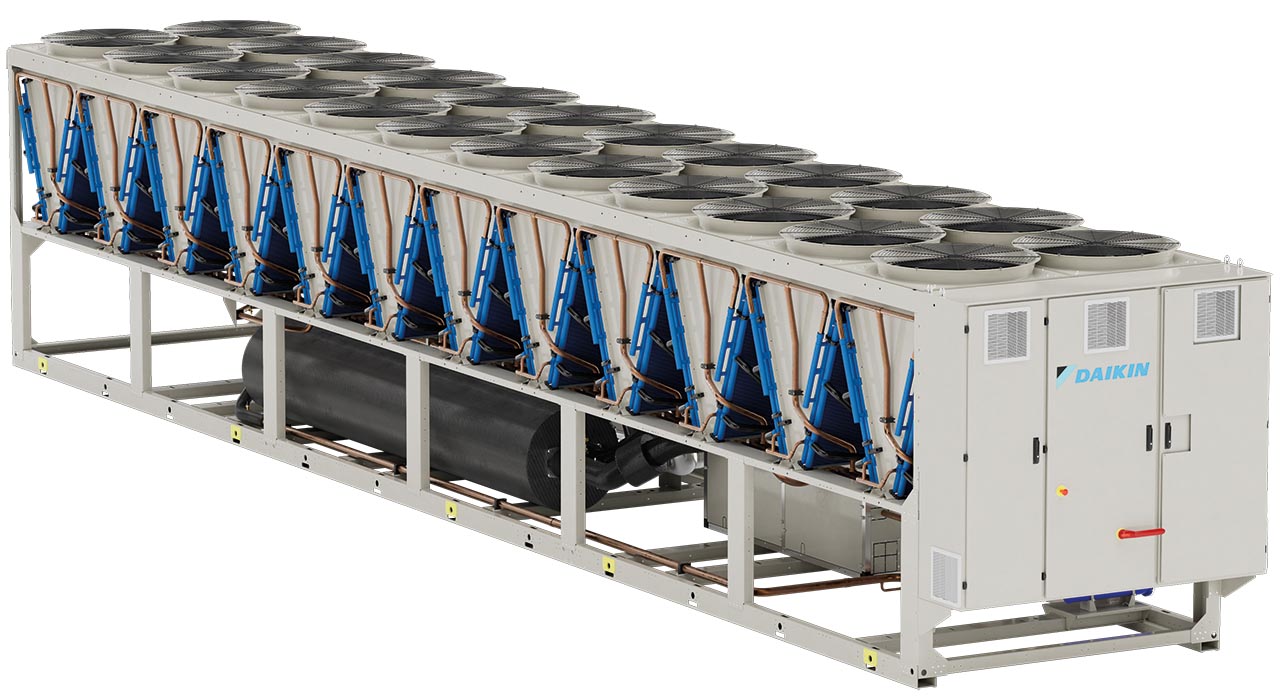

Chillere til free-cooling
Kompakte køleanlæg med free-cooling op til 2.150 kW
Chillerporteføljen omfatter skruekompressorenheder udstyret med variabelt frekvensdrev (VFD), der er udviklet og produceret internt og monteret direkte på kompressoren for at sikre større pålidelighed og effektivitet. Takket være VFD er det muligt at modulere kølebelastninger præcist med kapaciteter op til 2.150 kW og scrollkompressor-chillere med kapaciteter op til 1.344 kW.
På trods af deres store kølekapacitet er Daikin-produkterne kompakte, hvilket gør det muligt at installere dem hvor der er begrænset plads. Dette gælder især for free-cooling enheder med en konfiguration, der ikke overskrider enhedens grundflade.
Daikin tilbyder forskellige typer free-cooling, herunder glykolfrie systemer. Den dedikerede datacenterkonfiguration omfatter et integreret aktivt harmonisk filter, der er monteret direkte i enhedens el-panel for at bevare kompaktheden.
- Free-cooling giver lavere driftsomkostninger
- Kompakt fodaftryk kombineret med store kølekapaciteter
- Mulighed for glykolfri free-cooling
- VFD-skruekompressor giver forbedret pålidelighed og effektivitet
- Maks. temperatur på udgangsvand: +30°C
- Min. omgivelsestemperatur: -30°C
- Max. omgivelsestemperatur: +55°C

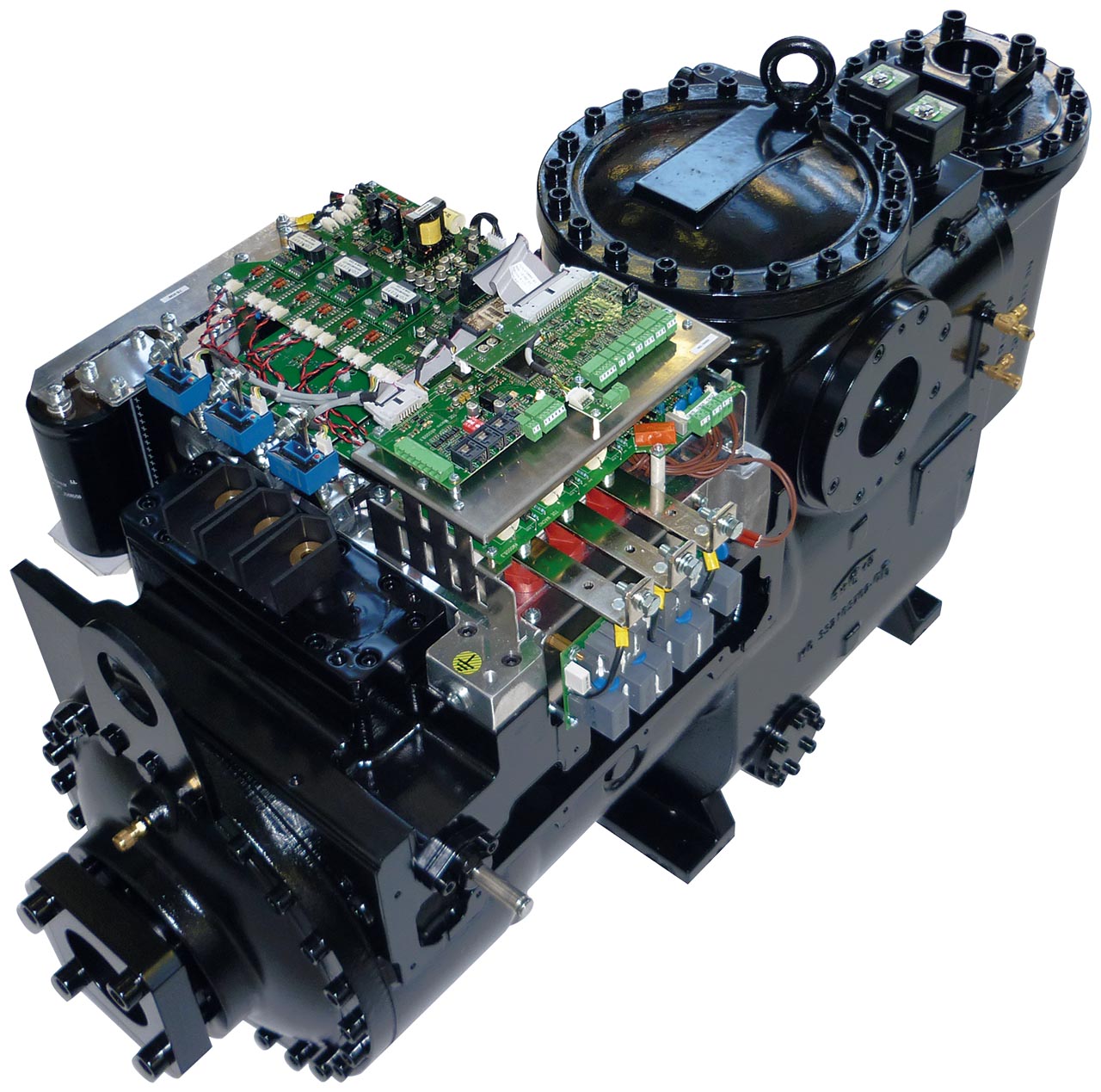

Hjertet i vores chiller
Denne type teknologi er designet til at være ekstremt pålidelig og holdbar, selv i barske miljøer. Dette gælder for Daikins VFD-skruekompressor. Den er udviklet og produceret internt og monteret direkte på kompressoren for at øge pålideligheden og effektiviteten. Den adskiller sig fra andre skruekompressorer ved at tilbyde større energieffektivitet takket være det optimerede skruedesign og integration af det specialudviklede variable frekvensdrev (VFD).
Denne integration gør det muligt for kompressoren at tilpasse sig datacentrets varierende belastningskrav perfekt gennem kapacitetsstyringen af kompressoren, hvilket resulterer i enestående delbelastningseffektivitet og dermed lav PUE og lave driftsomkostninger. Derudover er både VFD'en og det integrerede aktive lav-harmoniske filter kølet med kølemiddel, hvilket øger pålideligheden, især under ekstreme omgivelsesforhold, hvor traditionelle luftkølede VFD'er ikke er ideelle.

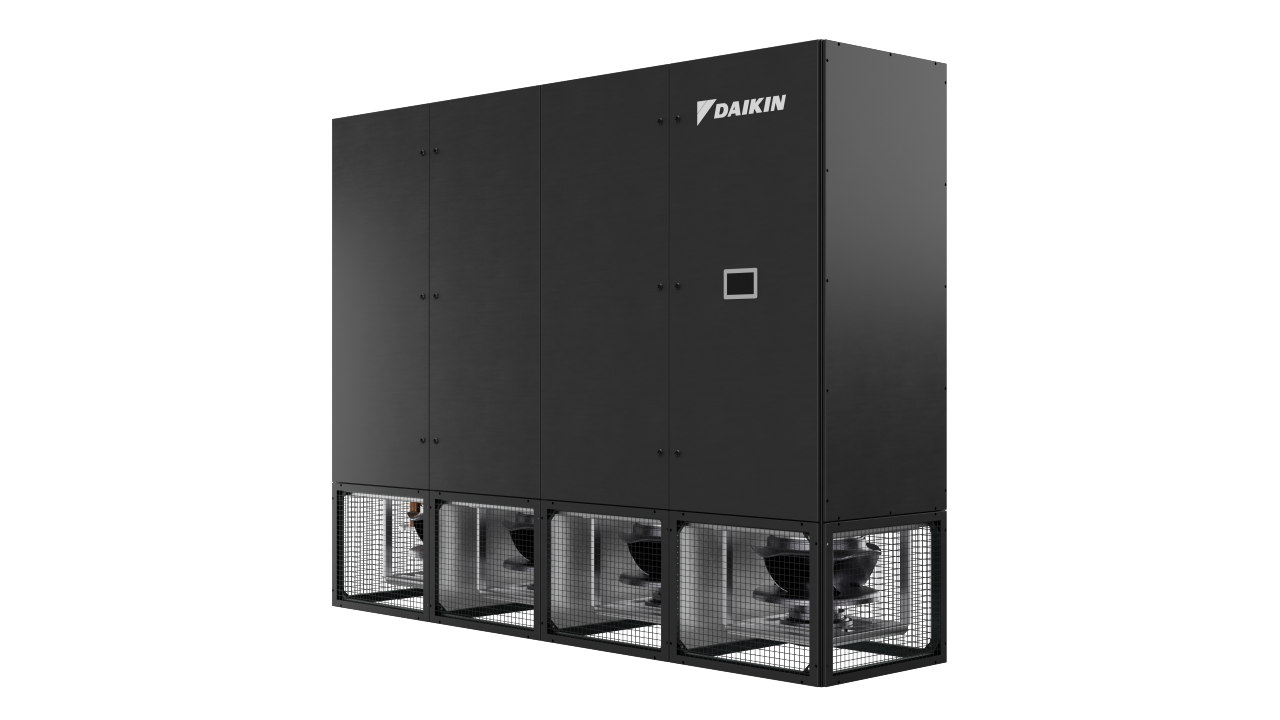

Pro-C CRAH
Pro-C-enheden: En førsteklasses termisk styringsløsning med tredjepartscertificeret ydeevne
Ydelseseffektivitet er kernen i Pro-C-enheden og muliggøres gennem en kombination af avancerede tekniske funktioner. Disse funktioner omfatter optimerede kølevandsvarmevekslere, næste generations EC-ventilatorer, trykuafhængige reguleringsventiler og aktive harmoniske filtre. De er alle designet til at maksimere systemets ydelse og pålidelighed.
Med et bredt område for kølekapacitet fra 30 kW til 250 kW og en fleksibel, modulær arkitektur kan Pro-C-enheden imødekomme en lang række projektkrav. Det fleksible design muliggør integration med et omfattende udvalg af kompatibelt tilbehør, hvilket gør den velegnet til forskellige installationsbehov og skiftende systemkrav.
Derudover sikrer sofistikerede styringsstrategier, intelligent automatisering og automatiske overførselskontakter maksimal driftspålidelighed og effektivitet. Disse teknologier opretholder kontinuerlig ydelse samtidig med at de beskytter systemet mod potentielle strømafbrydelser.
Pro-C's funktioner
1. Fleksibilitet: Det modulopbyggede design imødekommer alle datacentrets behov med konfigurationer til faste og hævede gulve. Det optimerer energieffektiviteten ved at genvinde varme fra den udledte luft.
2. Optimeret varmeveksler: Effektiv drift ved delbelastning fokuserer på udveksling af sensibel varme, hvilket forhindrer dannelse af kondens og tilpasser sig chillere med free-cooling for højere effektivitet.
3. EC-ventilator med PFC: Børsteløse jævnstrømsmotorer tilpasser sig kølebehovet dynamisk, hvilket reducerer energiforbruget og forbedrer effektiviteten med aktiv effektfaktorkorrektion.
4. Trykuafhængige reguleringsventiler: Sikrer stabil vandgennemstrømning og bedre temperaturregulering, hvilket reducerer driftsomkostningerne og forbedrer systemets effektivitet.
5. Avancerede reguleringsstrategier: Daikins reguleringssystemer optimerer ydeevnen, sikrer redundans og tilpasser sig nye tendenser, hvilket sikrer pålidelig drift.
6. Udstyrsbeskyttelse: Automatiske overførselskontakter og ultrakondensatorer sikrer kontinuerlig drift under strømafbrydelser med hurtig ventilatoraktivering.

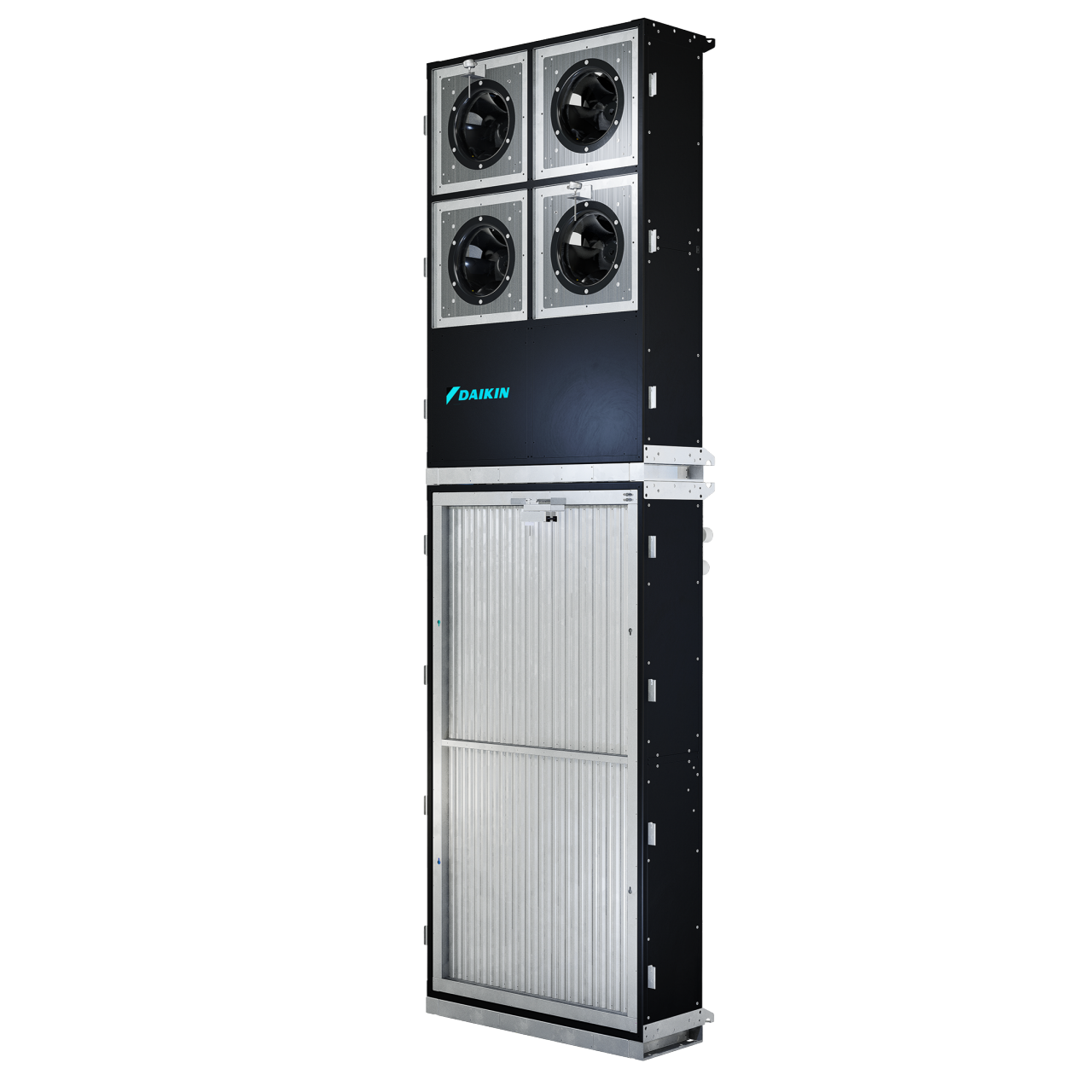

Pro-W, den højeffektive fan array-enhed
Mød Pro-W. Vores dedikerede CRAH-enheder (Computer Room Air Handling) til datacentre er designet til store og meget store krav – komplet med kølevands-coil, avanceret styring til realtidsbehov og en kølekapacitet på op til 500 kW.
Plug and play!
Luftfiltre, kontrolpanel, UPS, fan array, køle-coil (op til 8 rækker) og dæmpere er integreret efter dine behov i et kabinet af anodiseret aluminium på en varmgalvaniseret bundramme. Hele modulet er forudtestet og klar til brug.

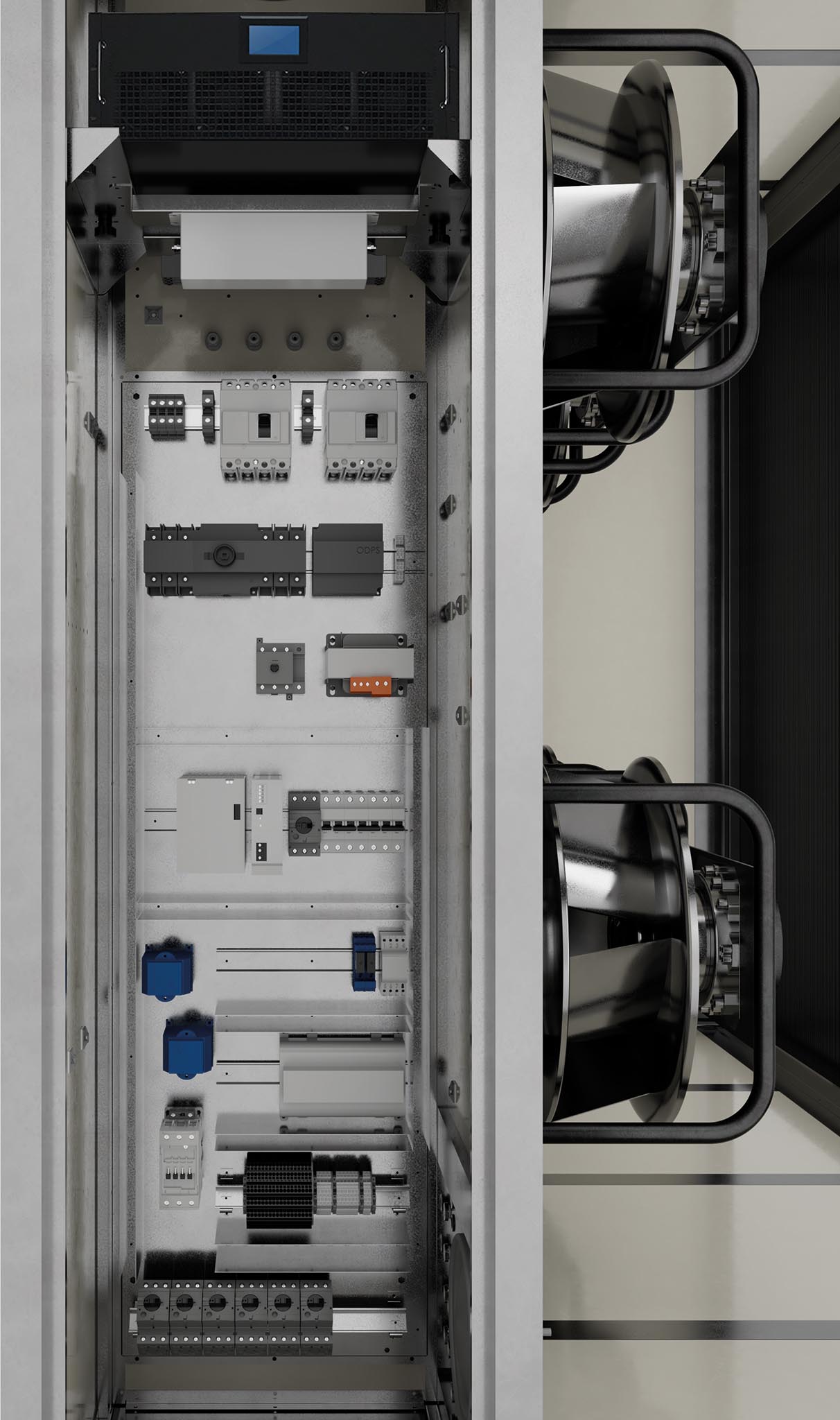

Styringer
der opfylder kravene til store og meget store datacentre.
Trykuafhængige reguleringsventiler (PICV)
giver en stabil gennemstrømning, forbedret temperaturregulering og energieffektivitet, reduceret samlet opstartstid og vedligeholdelse. Leveres separat eller integreret.

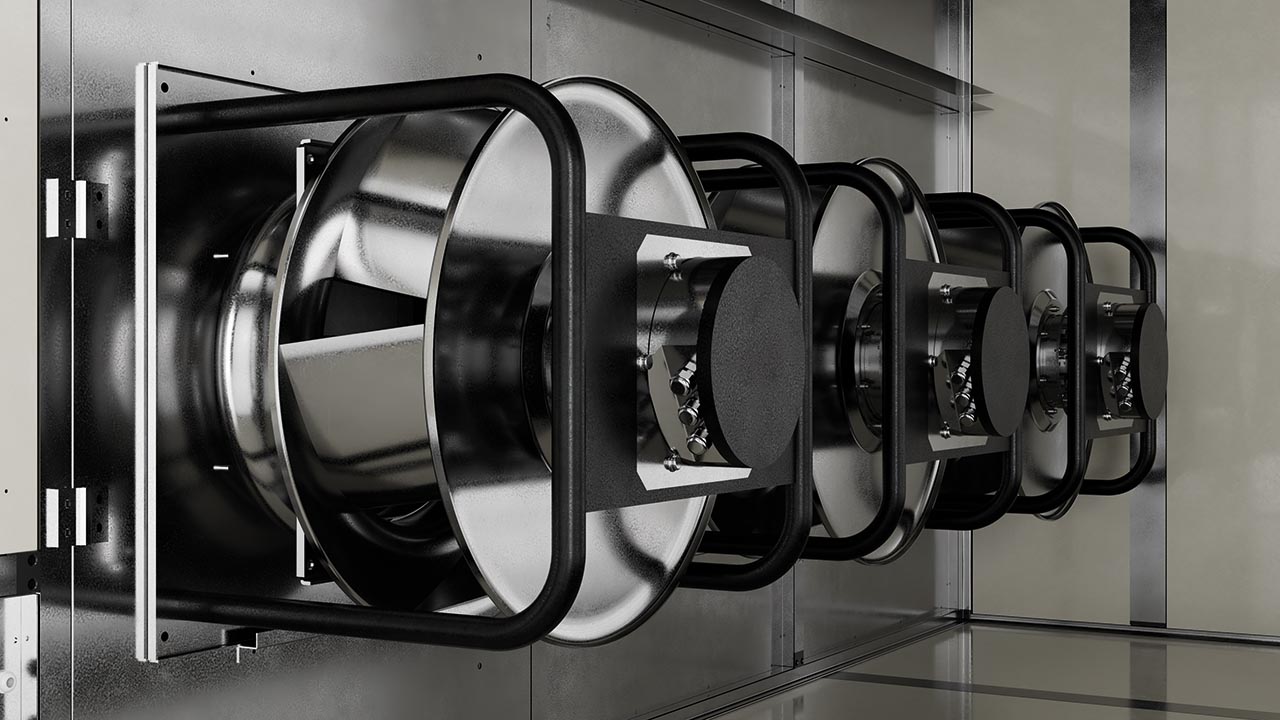

Daikin EC-ventilatorer
med avanceret effektivitet og redundans kan tilpasses dine behov.

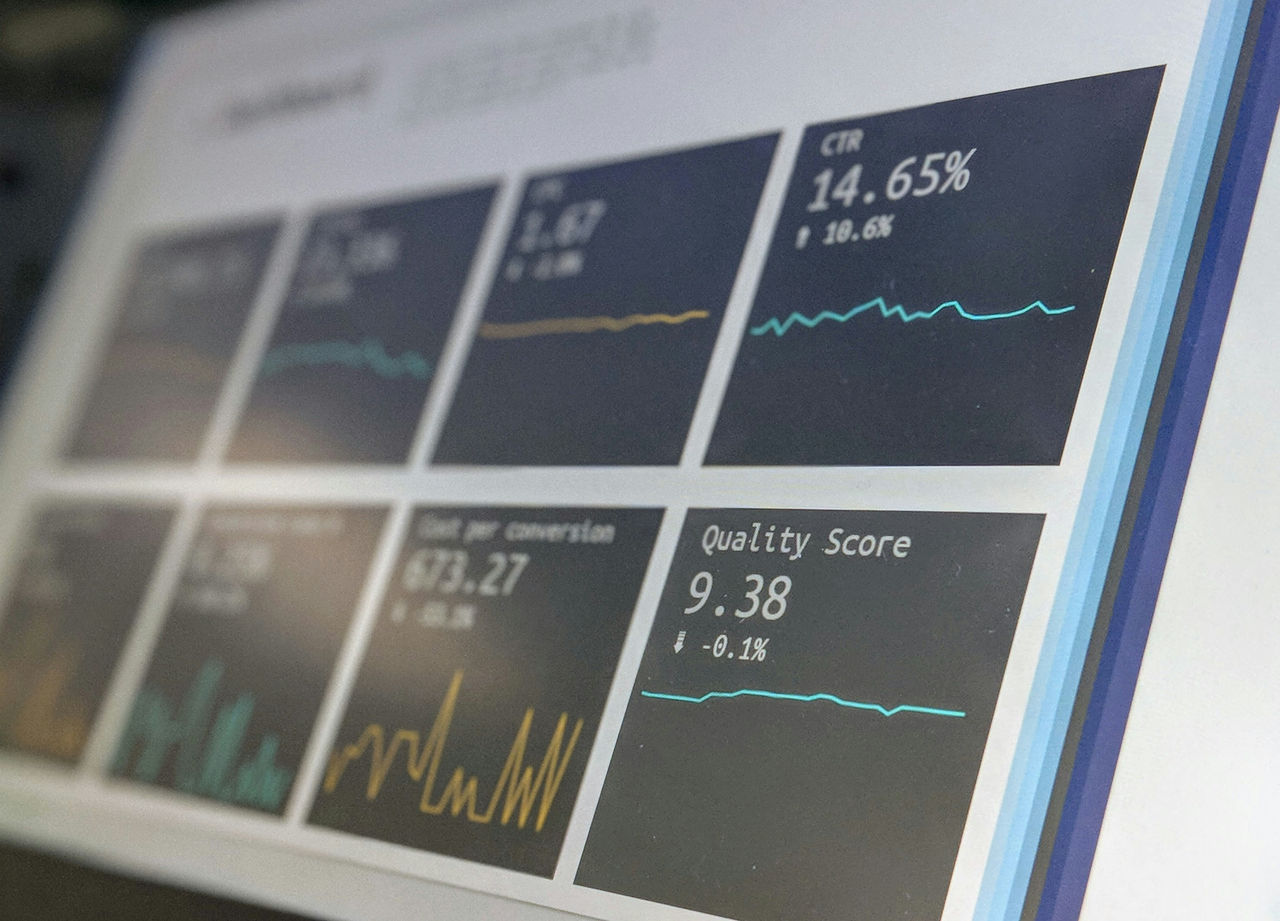

Intelligent Data Centre Manager
Daikins integrerede iDCM omdefinerer datacenteradministration ved at kræve 40 % færre sensorer end de traditionelle eksterne styresystemer og udnytte alle enhedsdata direkte fra integrerede sensorer og styreenheder.
iDCM kan styre op til 20 chillere – inklusive pumper og free-cooling-tilstand – og tilbyder centraliseret styring, der er velegnet til store anlæg. De fem tilgængelige konfigurationer sikrer fleksibel dimensionering, så systemet kan tilpasses forskellige installationsbehov.
Systemet er drevet af maskinlæringsalgoritmer og optimerer løbende driften og maksimerer energibesparelserne. Dette gør det fuldt kompatibelt med TIER III-datacentre og kan tilpasses til at opfylde TIER IV-krav.
Nøglefunktioner i Intelligent Data Center Manager
1. Omfattende løsning: Styrer op til 20 enheder og sikrer pålidelighed med avancerede maskinlæringsalgoritmer, der sikrer optimal drift af chiller og energibesparelser.
2. Kompatibilitet med anlægsdesign: Integrerer forskellige enheder og tilbyder omfattende kundesupport, hvilket sikrer fleksibilitet og skræddersyede løsninger til forskellige projektdesign.
3. Komplet systemintegration: Daikins internt udviklede styresystem maksimerer effektiviteten ved at integrere enhedernes logik, hvilket øger pålideligheden og sikrer stabil temperaturregulering.
4. Smart sekvensering: Bruger maskinlæring til at optimere enhedskombinationer, hvilket sikrer det laveste energiforbrug og tilpasser sig belastningsændringer.
5. AI-optimeret drift: Overvåger enhedsparametrene for at prioritere effektive maskiner, hvilket reducerer nedetid og forlænger udstyrets levetid.
6. Optimerede driftsformer: Sikrer høj effektivitet i både standardtilstand og free-cooling-tilstand, idet der foretages dynamiske justeringer baseret på realtidsforhold.
7. Omkostningseffektiv styring: Reducerer installations- og vedligeholdelsesomkostninger med integreret ydelsesovervågning og færre sensorer, hvilket øger den samlede værdi.
8. Skalerbar løsning: 5 forskellige iDCM-størrelser til rådighed til forskellige antal enheder (fra 4 til 20), hvilket giver et omkostningseffektivt og fleksibelt styresystem til ethvert datacenter
Eftersalgsservice i topklasse
Uanset hvor dit datacenter befinder sig, så er vi der også. Med et verdensomspændende service- og partnernetværk med over 13.000 medarbejdere i Europa er der mere end nok ressourcer til at dække alle dine behov.
Daikin on Site – vores cloudplatformtjenester for maksimal systemstabilitet og ydelse
Daikin on Site er et cloud-baseret fjernovervågnings- og styringssystem, der leverer realtidsdata døgnet rundt og overvåger driften af køleanlæg og deres korrekte funktion. Det leverer desuden periodiske rapporter til dybdegående anlægsanalyse, energianalyse og intelligent vedligeholdelse. Denne service, der løbende udvikles, giver anlægsejere mulighed for at opretholde en høj systemeffektivitet, iværksætte forebyggende foranstaltninger og undgå de ekstra omkostninger, der er forbundet med nedbrud og driftsstop.
6 centrale styrker hos Daikin
1. Forebyggende vedligeholdelsesplan: Pålidelighed over tid med en detaljeret plan baseret på Daikins 55 års erfaring inden for køleteknologi, der dækker alle nødvendige aktiviteter på stedet og komponentkontroller.
2. Udvidet garanti: Den standardmæssige etårige garanti kan forlænges med op til fire år, hvilket giver kunderne større sikkerhed og tryghed.
3. Global servicetilgængelighed: Med salgskontorer i over 170 lande sikrer Daikin servicetilgængelighed og ekspertise, hvor og når det er nødvendigt, skræddersyet til kundens protokoller
4. Reservedelsstyring: Rettidig og professionel levering af vedligeholdelsesdele med mulighed for at styre reservedelslageret direkte hos kunden for at forenkle vedligeholdelsen.
5. Omfattende Daikin vedligeholdelsesservice: Forebyggende og korrigerende vedligeholdelse, eftermonteringsløsninger og opgraderinger for at forlænge udstyrets levetid, forbedre ydelsen og sikre konstant pålidelighed.
6. Daikin on Site (DoS): Den cloud-baserede fjernovervågningstjeneste tilbyder vurdering i realtid, rapportering og intelligent vedligeholdelse for proaktivt at forebygge driftsforstyrrelser og minimere de dermed forbundne omkostninger.
Udlejningsløsninger
Daikin Rental tilbyder af chillere, varmepumper, luftbehandling og strømforsyning så vi kan imødekomme dine midlertidige kølebehov, samtidig med at vi reducerer dine investeringsomkostninger (CAPEX) og optimerer dine driftsomkostninger (OPEX). Daikins udlejningsteam står til rådighed 24/7 for at løse enhver situation.
Udsving i kølebehovet
Udvidelse af anlægget
I forbindelse med udvidelser af anlæg er der behov for at teste og justere udstyret, men der er ikke tilstrækkelig belastning til at holde nye eller store køleanlæg i drift. En enkel udlejningsløsning sikrer den korrekte belastning og energieffektivitet under færdiggørelsen af udvidelsens nye bygninger.
Support under spidsbelastning og sæsonudsving
Når kølebehovet for dit anlæg overstiger systemkapaciteten på grund af høje temperaturer eller ændringer i kølebehovet, kan Daikins midlertidige køling anvendes til at forøge din køleeffekt, og dermed gøre det muligt for dig at spare på investeringerne.
Beredskabsplan ved nedbrud af chiller
- Hurtig genopretning af normal drift
- Minimering af økonomiske tab og driftsstop
- Tryghed ved uforudsete hændelser
- Udskiftning af ældre udstyr
- Vores løsninger er udviklet til at håndtere økonomiske risici og sikre den rette udstyrsstørrelse
Udlejning i nødsituationer
Daikin Udlejningsløsninger reagerer hurtigt på fejl i udstyret. Vores team af eksperter står klar til at hjælpe dig hele vejen.
Reserve-køling
Et midlertidigt kølesystem anvendes som backup for produktion og kemiske processer, når et hospitals krævede systemredundans er blevet reduceret.
