TZ D-chillere med integreret free-cooling konfiguration
2 produktversioner
- Standard chiller
- Chiller til free-cooling
Fungerer med 3 forskellige kølemidler
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
4 effektivitetsniveauer
- Blå (B-)
- Sølv (S-)
- Guld (X-)
- Platin (P-)
Kapacitetsområde
Driftsområde
Produktoversigt
Produktfordele

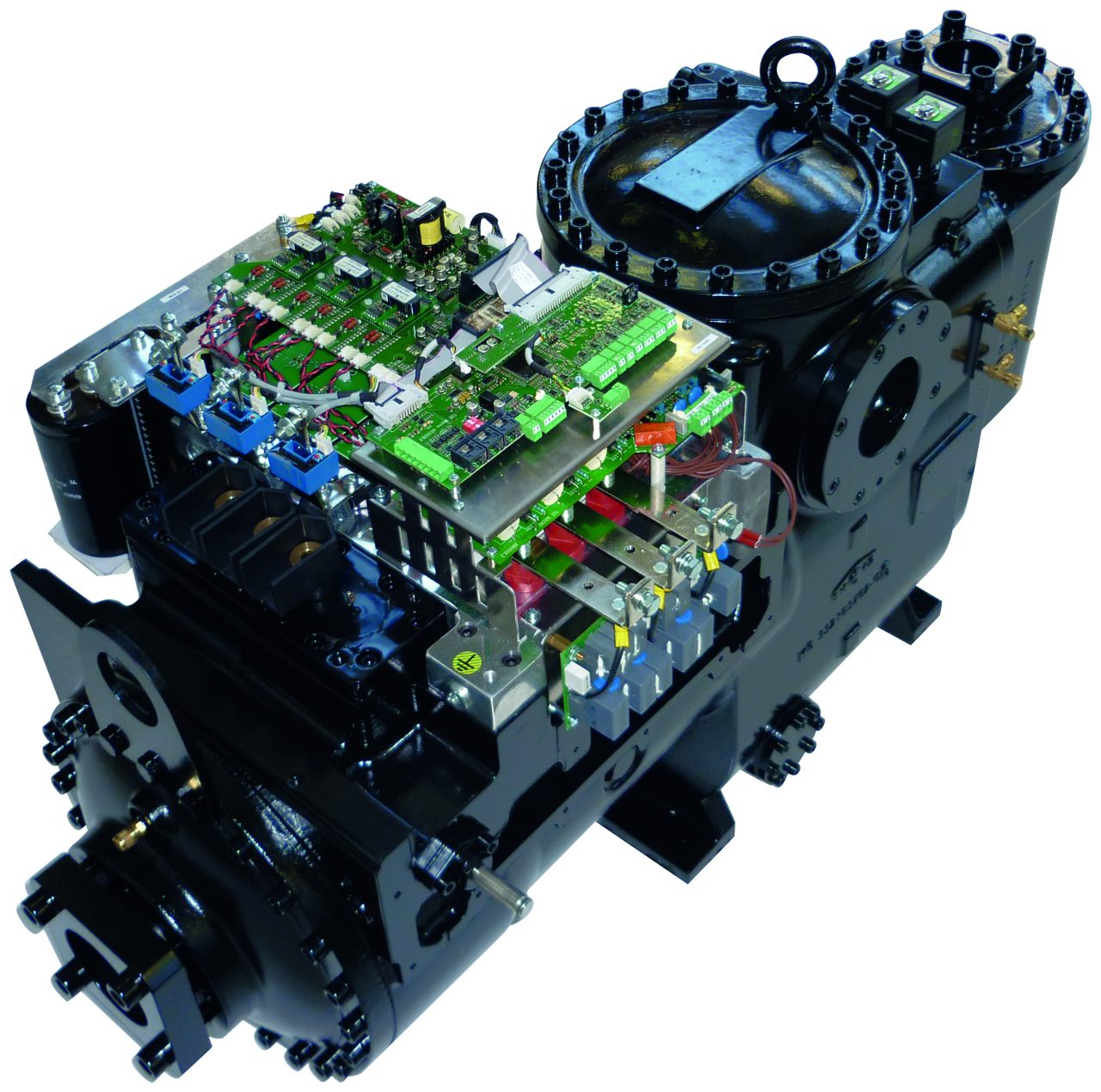

1. Design for Daikin kompressor med enkelt skrue
Designet for Daikin kompressor med enkelt skrue. Denne type teknologi er designet til at være ekstremt pålidelig, selv i barske miljøer. På grund af hovedrotoren, der er afbalanceret i både radial og aksial retning, har kompressorens leje en ekstrem høj driftssikkerhed.
2. Enestående driftssikkerhed sikret af Daikins internt fremstillede inverter
To separate og uafhængige kølemiddelkredsløb sikrer maksimal sikkerhed og nem vedligeholdelse.

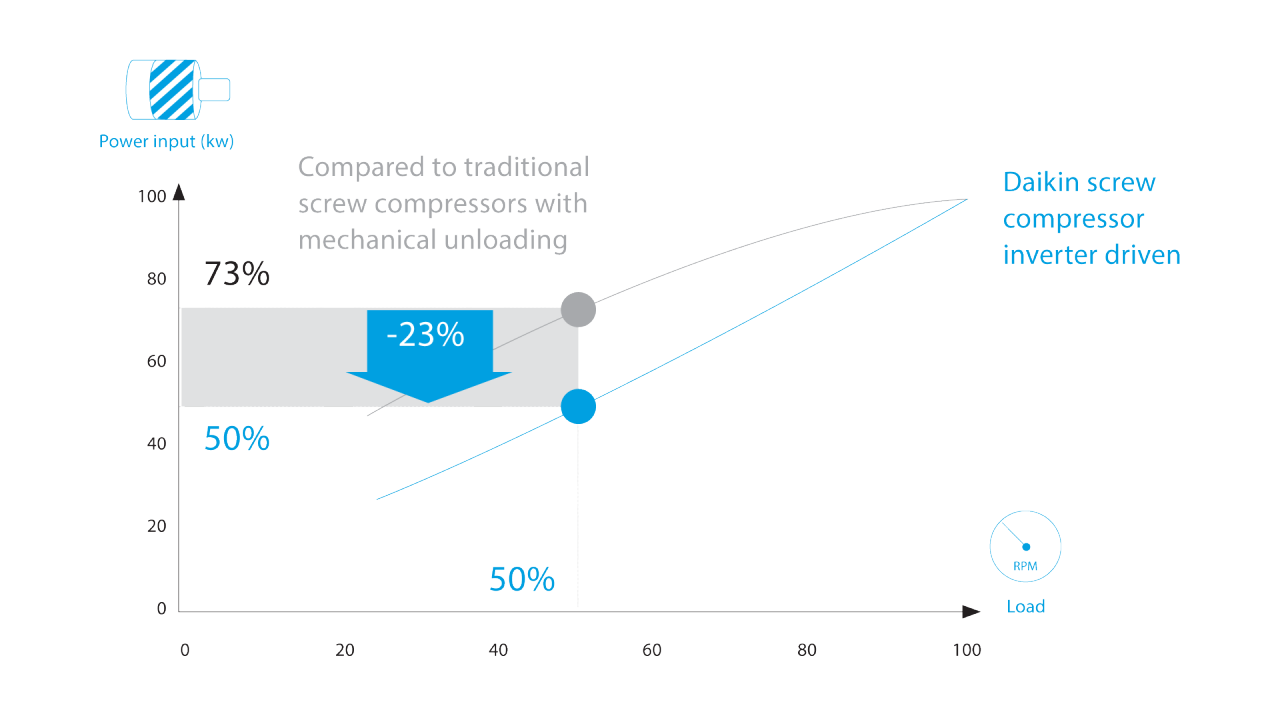

3. Banebrydende effektivitet takket være Daikins interne VFD og variable volumenforhold
Daikin VFD gør det muligt for enheden at fungere optimalt, hvilket reducerer og kontrollerer driftsomkostningerne under alle arbejdsforhold. Den internt fremstillede kompressor med enkelt skrue er integreret med variabelt volumenforhold (VVR), som modulerer kompressionsforholdet og forbedrer kompressorens effektivitet under varierende omgivelsesforhold.

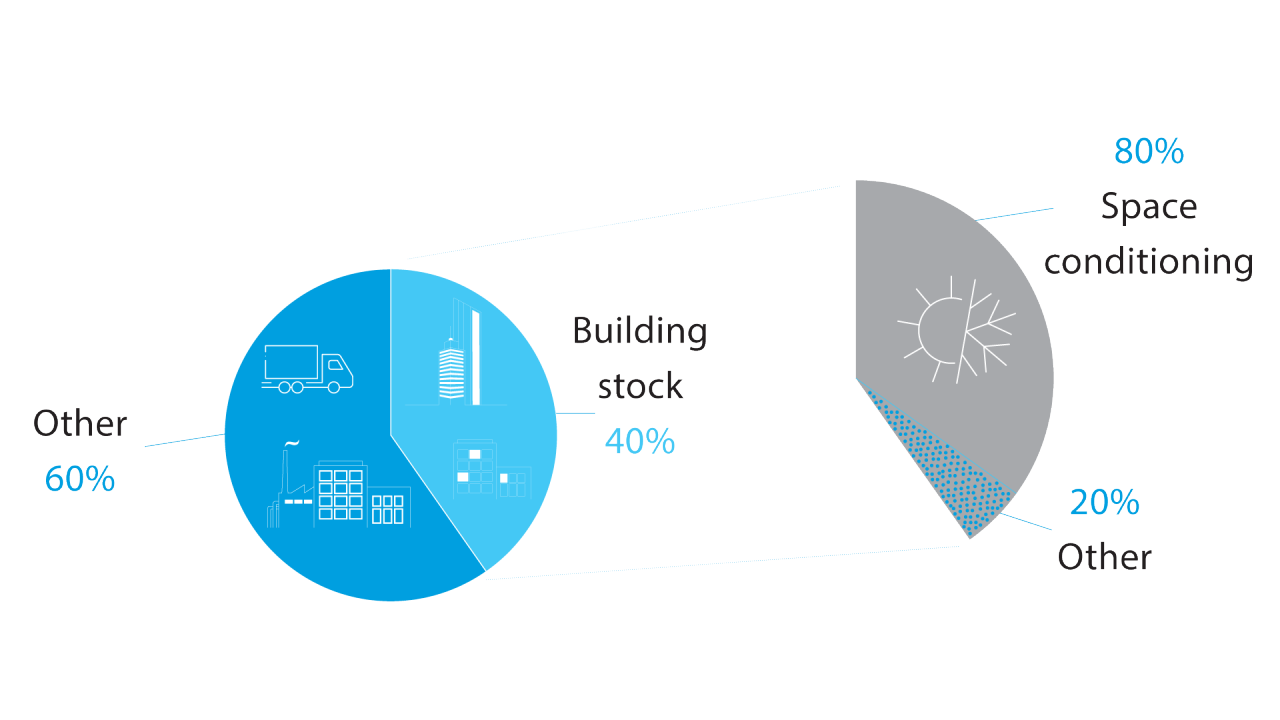

KLIMAANLÆG: EN NØDVENDIGHED, DER PÅVIRKER DRIFTSOMKOSTNINGERNE
DAIKIN: ET KLOGT VALG TIL AT REDUCERE DRIFTSOMKOSTNINGERNE
4. Integreret aktivt harmonisk filter fra Daikin
Aktive harmoniske filtre (AHF'er) reducerer harmonisk forvrængning i elektriske systemer og kompenserer for harmoniske strømme i realtid, hvilket forbedrer systemets strømkvalitet. Det aktive harmoniske filter fra Daikin er fuldt integreret i chilleren.
Fuldt integreret betyder:
- ingen ekstra plads påkrævet
- ingen yderligere installationsaktivitet
- fuld montering er testet på fabrikken
- kræver ikke yderligere vedligeholdelse
5. Daikin TZ D-enheder er ekstremt kompakte
På trods af free-cooling funktionen er Daikin TZ D-enheder ekstremt kompakte. Det skyldes et særligt nyt design af kondensatorsektionen, som ikke kun reducerer den nødvendige plads, men også forbedrer systemets samlede effektivitet.
6. Konfiguration med free-cooling kræver ikke ekstra plads
De optager ikke ekstra plads i forhold til en standardchiller uden free-cooling funktion.
Integration af valgfrit udstyr

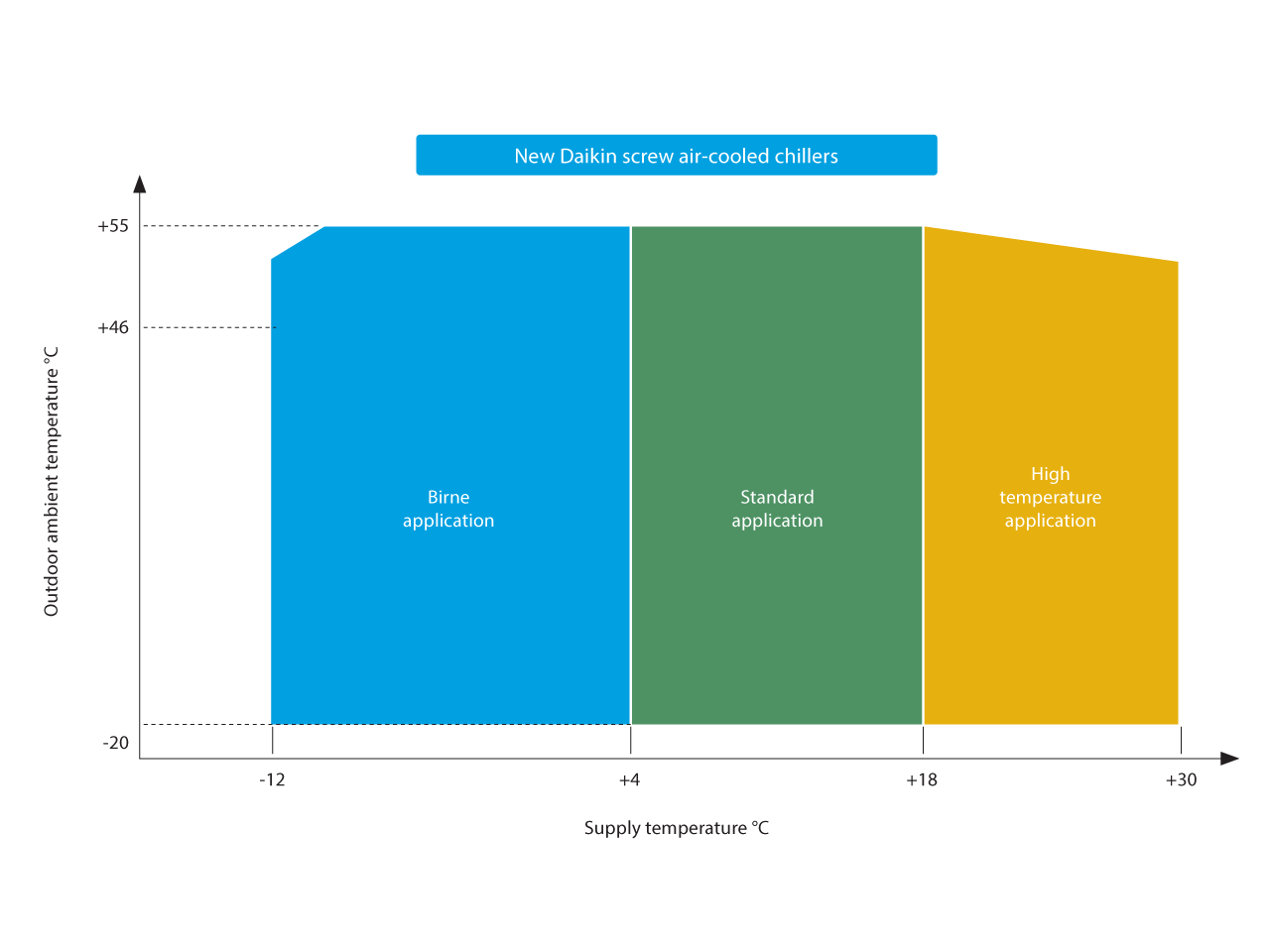

7. Stort driftsområde
TZ D-enhederne kan fungere under en lang række forhold, hvilket gør dem velegnede til mange forskellige anvendelser. De kan levere kølet vand til f.eks. skøjtebaner med temperaturer helt ned til -15 °C, samtidig med at de er velegnede til datacentre, der kræver højere fordamperudgangstemperaturer på op til 30 °C. Denne alsidighed giver enestående fleksibilitet, så TZ D-enheder kan fungere effektivt i en lang række miljøer og klimaer
Driftsområde
Varmegenvinding for at optimere energiforbruget

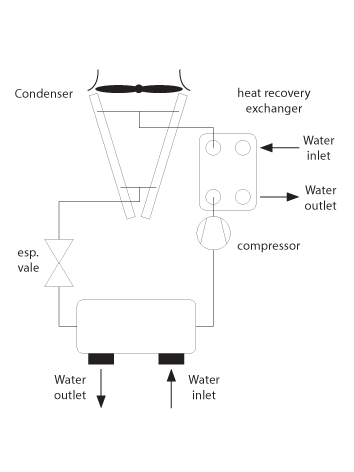

8. Mulighed for at integrere udstyr for total eller delvis varmegenvinding
Det gør det muligt at genvinde en del af eller al varmen, der produceres under køleprocessen. Det forbedrer energieffektiviteten og reducerer driftsomkostningerne. Med total varmegenvinding er enheden udstyret med en ekstra kondensator pr. kredsløb til produktion af varmt vand. Med delvis varmegenvinding er enheden udstyret med en dampkøler pr. kredsløb til produktion af varmt vand. Dette varmegenvindingssystem gør det muligt at producere varmt vand, der kan bruges til specifikke anvendelsesbehov.
Når varmegenvinding er slået til, er enhedens effektivitet ikke EER (Energy Efficiency Ratio), som jo kun henviser til enhedens køleeffekt. Med varmegenvinding leverer enheden også varmeenergi, som ellers skulle have været leveret af en anden kilde. Det samlede effektivitetsforhold defineres som:
TER = Kølekapacitet + Varmekapacitet
───────────────────────────────
Tilført effekt
En nyttig integration til forskellige anvendelser
9. Mulighed for overvågning af ydeevne
Oplysninger om enhedens ydeevne er tilgængelige direkte fra dens styring, som giver data i realtid samt enhedens historiske ydeevne. Det gør det muligt at overvåge enhedens effektivitet og foretage de nødvendige justeringer for at opretholde optimal ydelse. Ved at spore præstationsdata er det muligt at identificere uregelmæssigheder eller afvigelser på et tidligt tidspunkt, hvilket giver mulighed for at opdage og håndtere potentielle problemer, før de fører til fejl.
10. Disse enheder kan integreres i et komplekst system bestående af flere Daikin-enheder
Effektiv styring af denne gruppe af enheder er afgørende for optimeringen driftstimerne og sikringen af korrekt funktion. Dette kan opnås med Intelligent Chiller Manager (iCM), som optimerer systemer med op til 8 enheder, og cloud-fjernovervågningsværktøjet Daikin on Site. Daikin iCM kan forbindes med Daikin on Site, en cloud-baseret overvågningsplatform, der er forbundet med bygningsstyringssystemer (BMS).
Konfiguration for free-cooling (gratis køling)
Åben kredsløb (med glykol)
Free-cooling-systemet er designet til at nedkøle væsken ved at udnytte kold energi fra omgivelserne. Når udendørstemperaturen er over væsketemperaturen, leverer enheden kølekapacitet udelukkende ved hjælp af kompressorerne (mekanisk kølefunktion). Når omgivelsestemperaturen falder til under temperaturen på den væske, der kommer ind i enheden, kan udeluften bruges til at nedkøle væsken, før den når fordamperen, så den går fra delvis til fuldstændig free-cooling alt efter variationen i omgivelsestemperaturen.
Lukket kredsløb (uden glykol)
Enhedens loddede pladevarmeveksler skaber et lukket kredsløb med free-cooling-veksleren og en dedikeret pumpe. I dette system er glykolen indesluttet i det lukkede kredsløb. Den glykolfri løsning fungerer med et “lukket kredsløb” og giver en kompatibel og effektiv løsning til anvendelser, hvor man foretrækker at undgå brug af glykol. Det kan blandt andre fordele føre til betydelige omkostningsbesparelser, da undgåelsen af glykol i kundens system gør det lettere at vedligeholde og forbedrer den samlede effektivitet. I industrielle processer reducerer det risikoen for forurening og sikrer, at produktkvaliteten ikke bliver kompromitteret.
De 3 vigtigste fordele ved glykolfri konfigurationer
