EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
Mød den nye standard inden for kompakt og højtydende klimastyring.

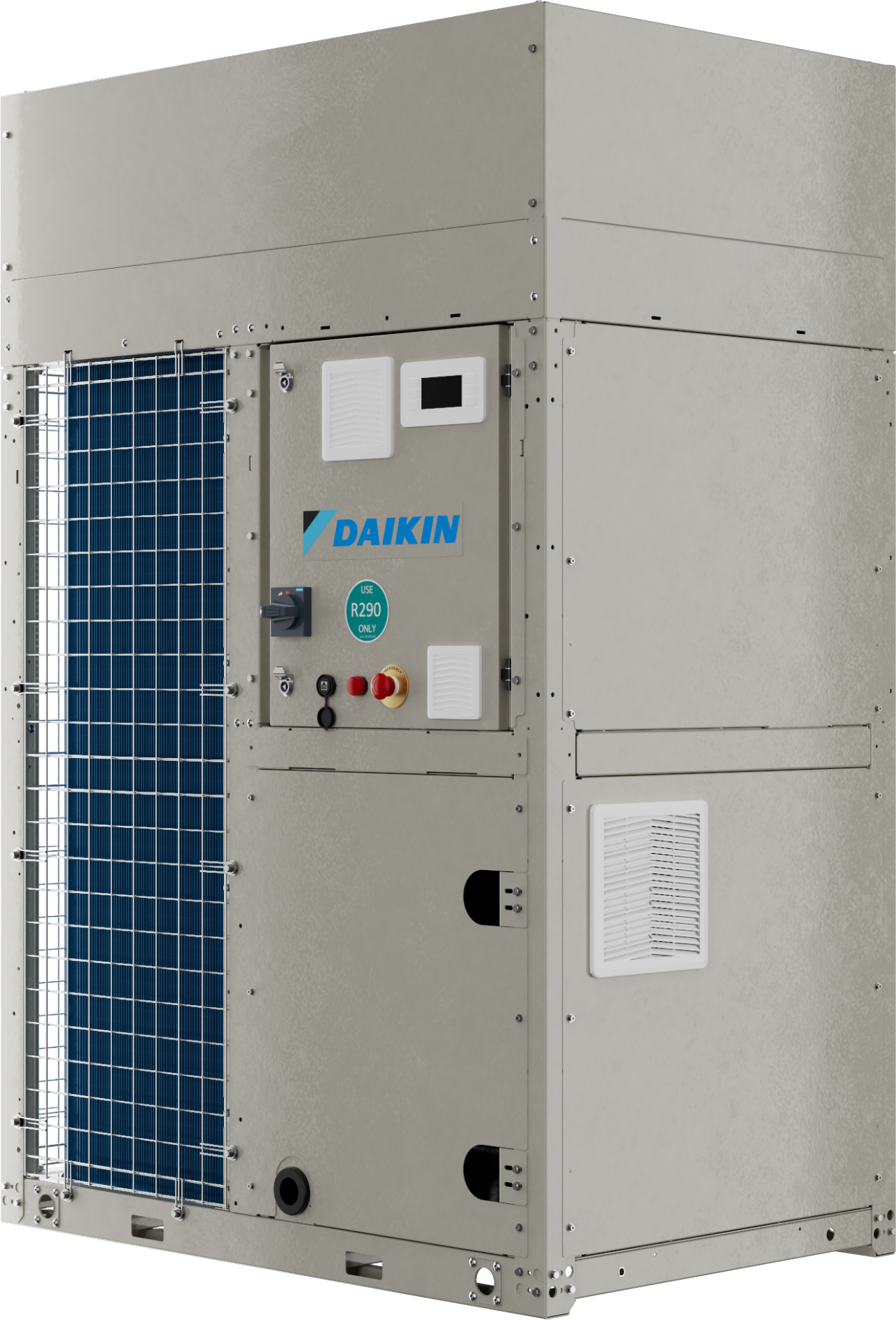

Daikin EWA(Y)K-CZ er en luft-til-vand-inverter-chiller/varmepumpe, der anvender R-290 – et naturligt kølemiddel med et globalt opvarmningspotentiale tæt på nul.
Den er udviklet til projekter, hvor plads og hastighed er afgørende, og leverer varmtvandstemperaturer på op til 75 °C, hvilket gør den til en perfekt erstatning for en traditionel kedel i boliger, hoteller og på hospitaler.
Fås i fire størrelser, altid på lager.
1 kompressor – 1 ventilator
20–30 kW
1 kompressor – 2 ventilatorer
40–60 kW
2 kompressorer – 3 ventilatorer
70 kW
2 kompressorer – 4 ventilatorer
85 kW
Vigtige egenskaber ved EWA(Y)K-CZ-serien
EWA(Y)K-CZ-serien er en lille luft-til-vand inverter-chiller samt en reversibel varmepumpe, der anvender det naturlige kølemiddel R-290.
Ydeevne med høje temperaturer
- Leverer varmtvandstemperaturer op til 75 °C
- Bevarer ydeevnen selv under ekstreme omgivelsesforhold
- Velegnet til både hårde nordiske vintre og sommerdrift, når der er behov for varmt brugsvand
Effektiv drift
- Fungerer effektivt ved høj delta-T
- Gør det muligt at levere varmt vand til en lang række anvendelsesområder
En fleksibel og skalerbar løsning
- Udvider Daikins serie af små inverter-modeller
- Byder på et kompakt, skalerbart og fleksibelt design
- Kan nemt tilpasses forskellige anvendelsesformål og kapacitetsbehov
Lagerbeholdning og levering
Version med indbygget pumpe:
- Altid på lager
- Garanterer ultrahurtig levering og maksimal fleksibilitet
Version uden pumpe:
- Leveres med korte leveringstider
- Gør det muligt at reagere hurtigt på projektmuligheder
Bredt driftsområde
Parameter | Min. | Maks. |
Varmt vand | 20°C | 75°C |
Kølevand | -15°C | 20°C |
Udendørs omgivelsestemperatur | -20°C (opvarmning) | 46°C (køling) |
Udviklet til krævende projekter
Altid på lager
Konfigurationen med integreret VFD-pumpe er altid klar til øjeblikkelig afsendelse — hvilket sikrer lynhurtig levering til presserende projektbehov og maksimal fleksibilitet i planlægningen.
Perfekt til udskiftning af kedel
Leverer varmt vand op til 75 °C, selv ved udetemperaturer helt ned til −20 °C. Er en direkte erstatning for gaskedler i boliger, på hoteller og hospitaler uden at gå på kompromis med kvaliteten.
Det naturlige kølemiddel R-290
Propan (R-290) har et GWP på blot 0,02. Overholder fuldt ud det nye F-gas-direktiv og sikrer ekstremt lave direkte og indirekte CO₂-emissioner i hele enhedens levetid.
Kompakt fodaftryk
Fire størrelser fra 20 til 85 kW, alle med et minimalt pladsbehov. En ideel løsning til installationer med begrænset plads i boligbyggeri, hoteller og sundhedsinstitutioner.
Komplet serie af invertere
En inverter-styret scrollkompressor, en VFD-pumpe og inverter-styrede EC-ventilatorer sikrer tilsammen præcis kapacitetsregulering, fremragende effektivitet ved delbelastning og lave driftsomkostninger.
Klar til grøn bygning
Bidrager til BREEAM- og LEED-point gennem inverterstyret vandbaseret effektivitet og kølemiddel med ekstremt lavt GWP. Tilbehør til intelligente elnet, der gør det muligt at udnytte vedvarende energi optimalt.
Ultrahurtig levering. Maksimal fleksibilitet.
Den lille inverter er altid på lager, hvilket betyder, at kunderne kan reagere med det samme på presserende projektbehov.
Ingen ventetid, ingen forsinkelser – bare ydeevne, præcis når der er brug for det.
Ideel til ændringer i sidste øjeblik, gradvis implementering og tidsfølsomme projekter.
- Til boligen: De kompakte mål og den lydsvage drift gør den ideel til lejligheder, villaer og flerfamiliehuse.
- Hoteller: Konstant komfort året rundt med en effekt på 75 °C til opvarmning og varmt brugsvand.
- Sundhedspleje: Pålidelig og sikker drift med uafhængige sikkerhedskredsløb og certificerede installationsprocedurer.
- Eftermontering: Direkte udskiftning af eksisterende gaskedelfyr med minimale ændringer i vandsystemet.
Sikkerhed i alle faser af livscyklussen
Daikin Sikkerhedsskjold
Daikins sikkerhedsstrategi dækker hele produktets livscyklus og sikrer, at partnere, installatører og slutbrugere alle nyder godt af de højeste sikkerhedsstandarder i alle faser.
ATEX-certificerede ventilatorer: Sørger for udluftning af panelet, opretholder overtryk, og forhindrer ophobning af brandfarlig gas.
Uafhængig strømforsyning Et særligt sikkerhedskredsløb med UPS-understøttelse sikrer drift i tilfælde af strømsvigt.
Visuel og akustisk sirene: Giver øjeblikkelige akustiske og visuelle advarsler i nødstilfælde.
Dobbelt lækagedetektorer: Registrerer lækager af R-290 med det samme, og udløser nedlukning, alarmer og ventilation.
Sikker udformning af vandbaserede varmesystemer: Registrerer kølemiddel i vandkredsløbet og afbryder enheden automatisk.
Godkendt installation: Garanterer installation udført af kvalificerede fagfolk via registrering hos Stand By Me og e-Care.
Tekniske data – EWYK-CZP
Køling
Model | 020 | 025 | 030 | 050 | 085 |
Kølekapacitet (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Strømforbrug (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
* Afkøling ved 12/7 °C, 35 °C udendørstemperatur. Ydelsesdataene er foreløbige og kan ændres inden salgsstarten.
Opvarmning
Model | 020 | 025 | 030 | 050 | 085 |
Varmekapacitet (kW)* | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Strømforbrug (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
COP | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (MT 55 °C / LT 35 °C) | 3,50/4,75 | 3,56/4,82 | 3,51/4,68 | 3,50/4,62 | 3,55/4,66 |
* Opvarmning til 40/45 °C, 7 °C udendørstemperatur. Ydelsesdataene er foreløbige og kan ændres inden salgsstarten.
Generelt
Parameter | Værdi / Interval |
Kompressortype | Inverter Scroll + dampindsprøjtning |
Varmeveksler (Luft) | Aluminiumsfinner og kobberrør |
Varmeveksler (Vand) | Loddet plade |
Ventilatortype | Aksial (1–4 blæsere afhængigt af størrelsen) |
Lydeffektniveau | 84–89 dB(A) (afhængigt af størrelse) |
Højde × Dybde | 1878 × 812 mm (alle størrelser) |
Bredde (efter størrelse) | 1259 → 1757 → 2516 → 3016 → 3516 mm |
Kølemiddelmængde | 2,65 – 5,6 kg R-290 |
