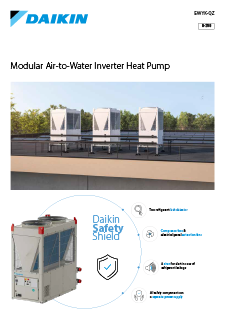

EWYK-QZ Product catalogue
PDF | 897.41KB
Udviklet til bygninger, der stiller høje krav.

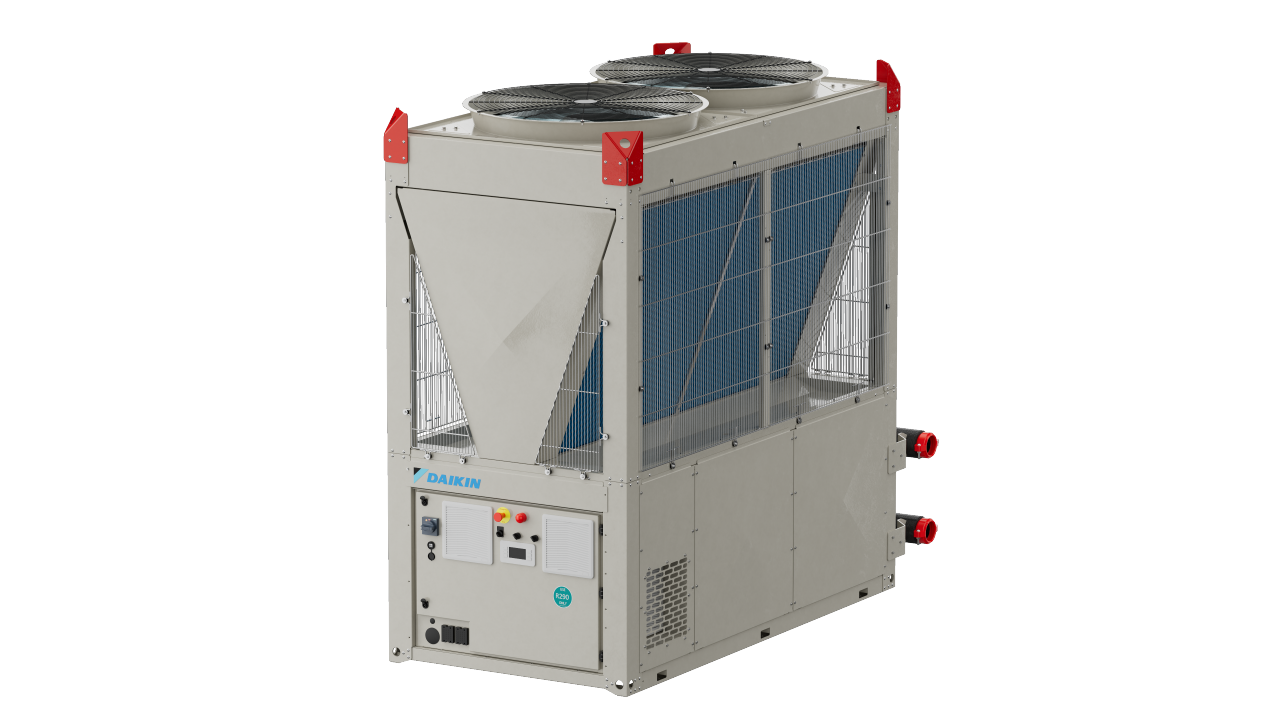

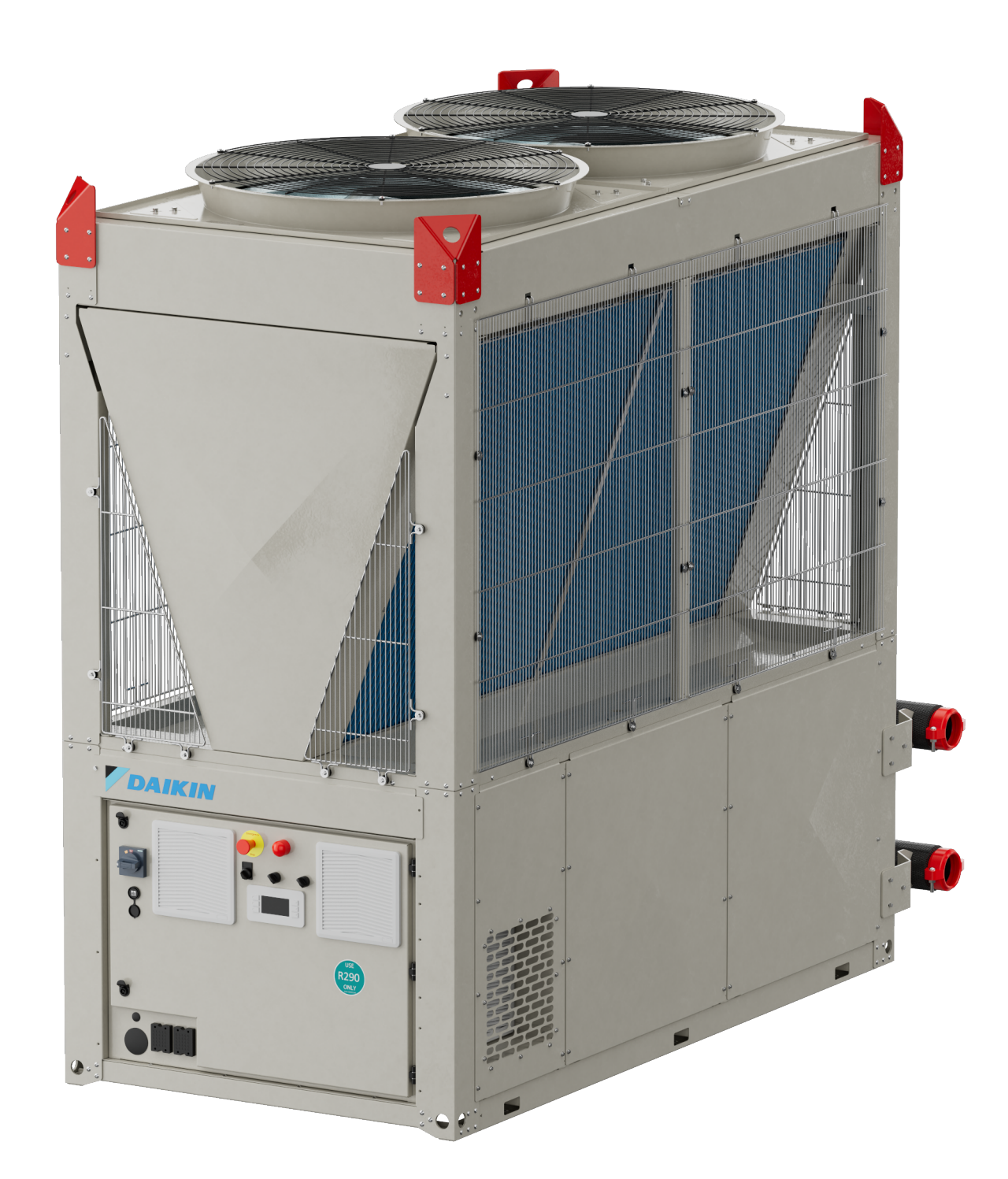

Daikin EWYK-QZ er en modulopbygget luft-til-vand invertervarmepumpe, der anvender kølemidlet R-290, og som er konstrueret til at kunne skaleres fra et enkelt modul på 135 kW op til 2000 kW på tværs af flere modulrækker.
Takket være det plug-and-play-baserede design kan modulerne tilføjes side om side eller stables, efterhånden som projektet vokser — hvilket gør det lige så velegnet til nye installationer, store ombygninger og krævende industrielle miljøer.
Ét system, ubegrænset potentiale.
Plug & Play-modulsystem
Fleksibel skalerbarhed og modulopbygget installation op til 2000 kW.
Systemet vokser i takt med dit projekt, så der løbende kan tilføjes moduler i overensstemmelse med bygningens udviklingsplan. Enhederne kan installeres side om side eller stables for at minimere pladsbehovet, med op til fire rækker à fire moduler og op til 60 mulige konfigurationer i et enkelt system.
1 basismodul – op til 135 kW
2 basismoduler – op til 270 kW

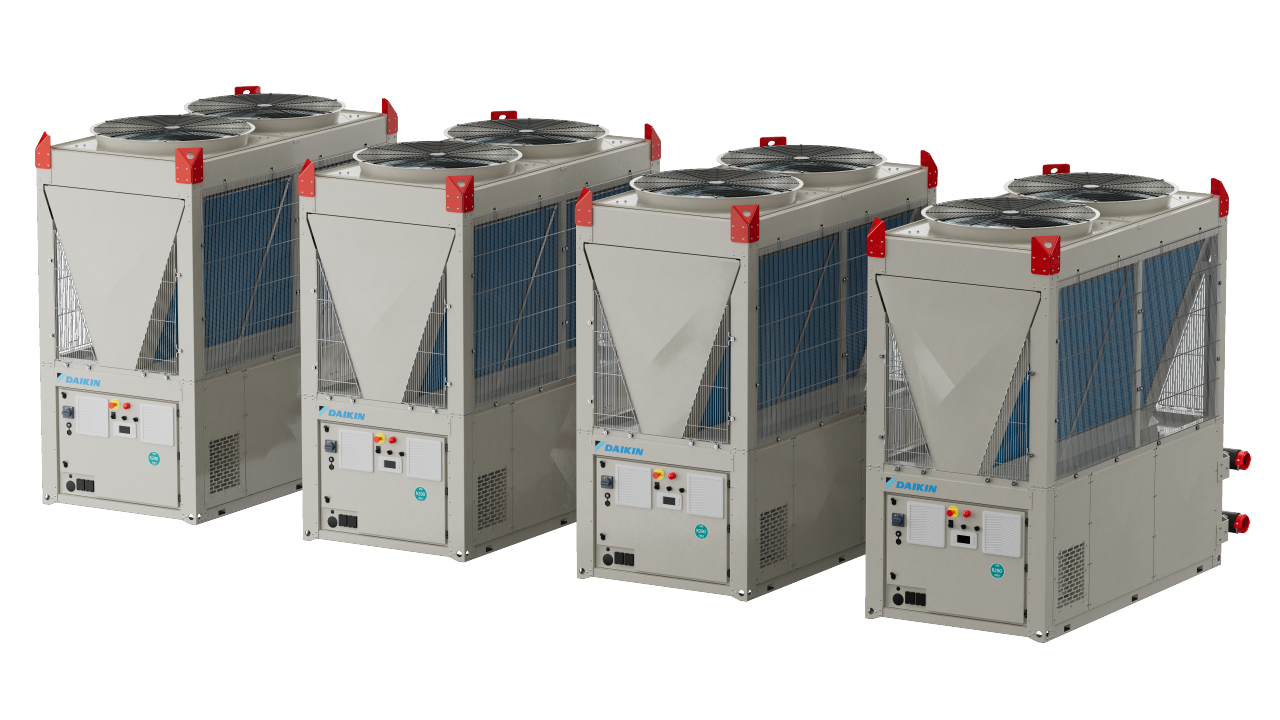

1 anlæg bestående af 4 moduler – op til 540 kW

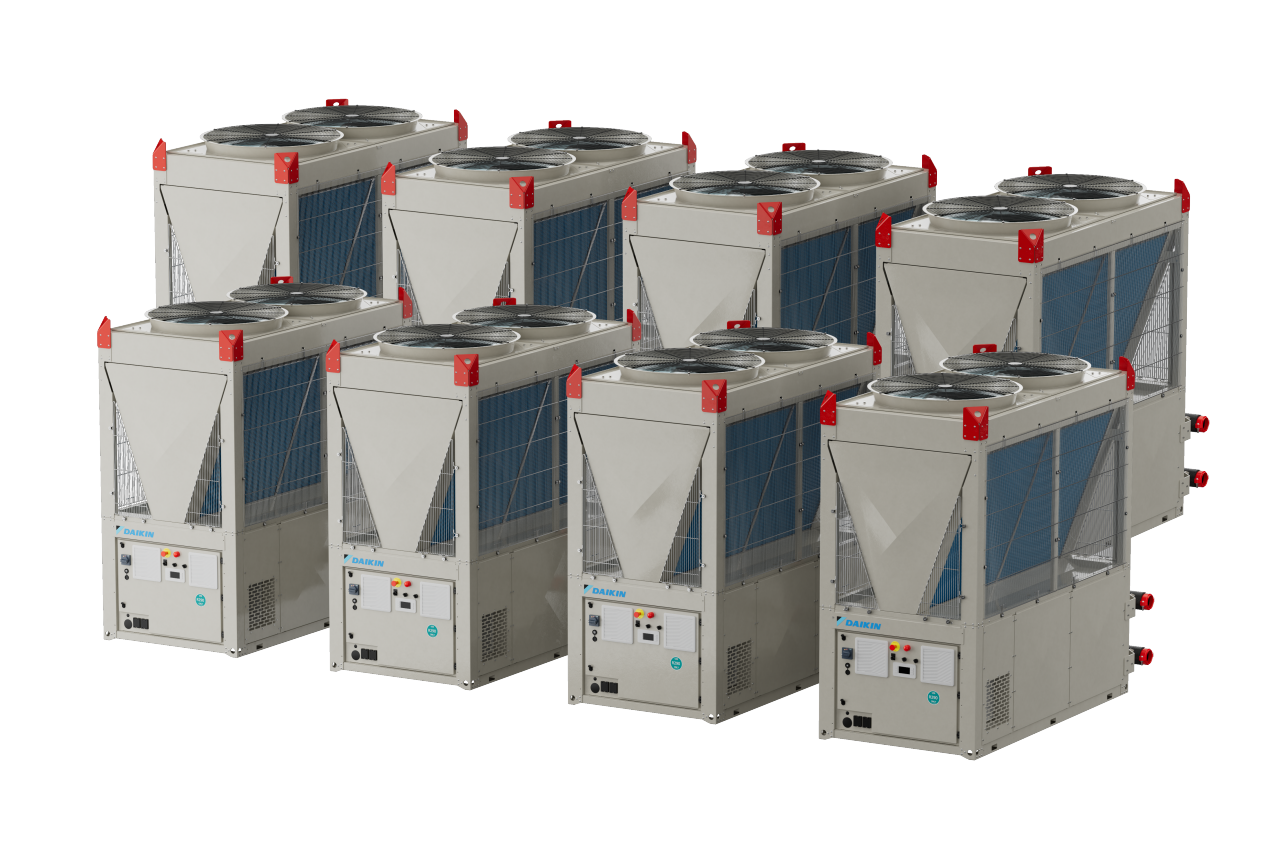

4x4-rækker – op til 2000 kW
styret af iCM-systemet
Udviklet til optimal ydeevne
Fuld inverterteknologi
VFD-scrollkompressorer og inverterdrevne EC-ventilatorer tilpasser sig belastningsudsving i realtid, hvilket sikrer en fremragende effektivitet ved delbelastning året rundt.
Plug & play-installation
Et enkelt strømkabel forsyner op til fire moduler. Manifold-sættet med alle rørforbindelser mellem enhederne kan forudmonteres på fabrikken for yderligere at reducere montagetiden på stedet.
Høj-temp drift
Leverer varmt vand op til 75 °C, selv ved udetemperaturer helt ned til −20 °C — en direkte erstatning for en kedel til de mest krævende anvendelser.
Naturligt kølemiddel
R-290 (propan) har et GWP på blot 0,02 – hvilket sikrer fremtidssikret overholdelse af F-gasforordningen og et markant reduceret CO₂-aftryk.
Mulighed for valg af pumpemodul
Et dedikeret pumpemodul med en inverterpumpe og en 18-liters ekspansionsbeholder integreres direkte i anlægget, hvilket skaber et fuldt selvstændigt vandbaseret system.
Klar til eftermontering
Takket være den kompakte stabelbarhed og den modulopbyggede udvidelse er EWYK-QZ ideel til projekter, hvor pladsen er begrænset, og hvor der er behov for en gradvis kapacitetsudvidelse.
Stort driftsområde
Ingen kompromiser med hensyn til betingelserne.
Leverer pålidelig opvarmning og køling over et bredt driftsområde med vandtemperaturer op til 75 °C, hvilket gør den til en ideel erstatning for kedler i boliger, hoteller og industrielle anlæg.
| Min. | Maks. | |
| Varmt vand | 20°C | 75°C |
| Kølevand | -15°C | 18°C |
| Udendørs omgivelsestemperatur | -20°C | 46°C |
Daikin Safety Shield
Sikkerhed indbygget i hvert eneste lag
- To detektorer til påvisning af kølemiddellækager — der dækker både kompressorhuset og eltavlen.
- ATEX-certificerede udsugningsventilatorer — opretholder et overtryk og fjerner eventuelle lækager fra begge kabinetter.
- Akustisk og visuel sirene — udløses øjeblikkeligt af lækagedetektorer for at sikre en hurtig reaktion i nødsituationer.
- Uafhængig strømforsyning — alle sikkerhedsanordninger kører på et særskilt kredsløb, der er adskilt fra hovedenhedens strømforsyning.
- Sikkerhedsventilblok — leder kølemidlet ud af kompressorhuset i tilfælde af overtryk.
Daikins sikkerhedsstrategi dækker hele produktets livscyklus – fra produktion og opbevaring til transport, installation, vedligeholdelse og bortskaffelse – og sikrer, at partnere og slutbrugere til enhver tid arbejder i et sikkert miljø.
Intelligent Chiller Manager
1. Fuldstændig optimering af anlægget
Koordinerer alle moduler i varme- eller kølemodus og sikrer dermed høj effektivitet og pålidelig drift uanset anlæggets størrelse eller konfiguration.
2. Udvidet arkitektur
Styrer køletårne og pumpesystemer med samledræn til både luft- og vandkølede anlæg via en enkelt brugergrænseflade.
3. Reducerede driftsomkostninger
Ved at minimere energiforbruget og den mekaniske belastning bidrager iCM til forlængelse af systemets levetid og sikrer mærkbare effektivitetsgevinster i løbet af enhedens levetid.
Tekniske data – EWYK-QZ
EWYK135QZXSA2
| Parameter | Værdi |
Varmekapacitet [H1] — 40/45 °C, 7 °C udendørstemperatur (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP ved lav temperatur / ved mellem temperatur (kW/kW) | 4,2/3,2 |
Kølekapacitet [C1] — 12/7 °C, 35 °C udendørstemperatur (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6/4,8 |
Lydeffektniveau (dB(A)) | 79,5 |
Mål (L × B × H) (mm) | 2382 × 1207 × 2653 |
Kølemiddelmængde (kg) | 6,6 |
Kompressortype | 2× scroll-VFD |
| Strømforsyning | 400 V / 3-faset / 50 Hz |
Array-kapaciteter
1 MODULE
135 kW
Opvarmning / 128 kW køling
2 MODULER
270 kW
Opvarmning / 256 kW køling
3 MODULER
405 kW
Opvarmning / 384 kW køling
4 MODULER
540 kW
Opvarmning / 512 kW køling
Fremtidssikret fra grunden
R-290 er et af de mest miljøvenlige kølemidler på markedet. I kombination med fuld inverterteknologi og integration i det intelligente elnet understøtter EWYK-QZ standarder for bæredygtigt byggeri og overholder de nyeste europæiske regler.
Udviklet til bæredygtige bygninger
BREEAM-klar
LEED-klar
Overholder fuldt ud den nyeste F-gasforordning
Vigtige indikatorer for bæredygtighed og ydelse
0,02 GWP – globalt opvarmningspotentiale
4.2 SCOP – Høj sæsonvirkningsgrad (lav temperatur)
75 °C – Maksimal vandtemperatur for varmt vand
−20 °C – Laveste udendørs temperatur i opvarmningstilstand
Lær mere
Ét system.
Ubegrænset potentiale.
Kontakt en Daikin-ekspert for at finde den rigtige løsning til dit projekt.
