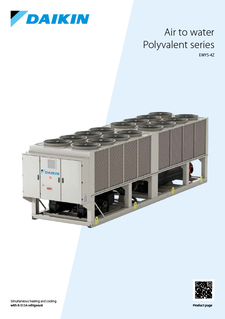

EWYS-4Z_Product catalogue_ECPEN24-446_English
PDF | 537.90KB
Samtidig opvarmning og køling med R-513A-kølemiddel
Produktet er udstyret med Daikin inverterdrevne enkeltskruekompressorer med variabelt frekvensdrev (VFD) og variabelt volumenforhold (VVR), der arbejder med R-513A-kølemiddel, som har et meget lavt globalt opvarmningspotentiale (GWP).
Kapacitetsområdet er fra 400 til 800 kW i både køle- og opvarmningstilstand med en samlet energieffektivitet (TER) på op til 7,89. Den fungerer i omgivelsestemperaturer fra -18 °C til +50 °C, med kølevandstemperaturer fra -8 °C (med en vand/glykol-blanding) til +20 °C og varmevandstemperaturer fra +30 °C til +60 °C.
Derfor kan EWYS-4Z bruges i stor udstrækning på tværs af forskellige anvendelsesområder fra industri- til erhvervsbygninger, hoteller og hospitaler. Det sikrer pålidelig drift og optimal ydeevne på en lang række steder og under forskellige vejrforhold.
2 lydkonfigurationer
|
|
Kapacitetsområde
Fra 400 op til 800 kW i både opvarmning og køling
Driftsområde
Produktfordele
10 gode grunde til at vælge vores EWYS-4Z
Effektiv drift for at begrænse driftsomkostningerne
#1 VFD-regulering og VVR-kontrol
Kølet og varmt vand ved drift i både luft-til-vand og vand-til-vand hele året rundt. VFD'en modulerer enhedens kapacitet effektivt ved delbelastning, mens VVR'en justerer kompressordriften, så den passer til alle forhold og minimerer energitab.
#2 INGEN startstrøm
Der er ingen strømstigninger ved opstart. Startstrømmen er altid lavere end den strøm, der absorberes under de maksimale driftsforhold (FLA).
#3 Høj effektfaktor
Den opretholder en fortrængningseffektfaktor, der altid er større end 0,95.
#4 Hurtige komfortforhold og lavt vandindhold påkrævet
Variationen af udgangseffekten i direkte relation til systemets køle- og varmebehov gør det muligt at nå indstillingspunktsbetingelserne på mindre end et minut, så den kan fungere korrekt med den samme mængde vand som i en inverter-chiller, der kun køler.
Enestående driftssikkerhed
#5 Kølemiddelkredsløb
To separate og uafhængige kølemiddelkredsløb sikrer maksimal sikkerhed og nem vedligeholdelse
#6 Kølemiddelkølet VFD-teknologi
Daikins kølemiddelkølede VFD-teknologi påvirkes ikke af miljøforhold (omgivelsestemperatur, højde eller luftkvalitet), hvilket sikrer uovertruffen driftssikkerhed.
#7 Kompressorer med enkelt skrue
Daikins enkeltskrue-kompressorer har meget afbalancerede mekaniske belastninger, som reducerer komponentstress, forlænger enhedens levetid, forbedrer driftssikkerheden og minimerer vibrationer og støjemissioner. Kompressorernes fremragende volumetriske effektivitet gør dem ideelle til applikationer med variabel hastighed.
Integrering af multifunktionsenhed i et større HVAC-system
#8 Intelligent Chiller Manager
Daikins intelligent Chiller Manager (iCM) giver mulighed for at styre op til 8 enheder i et system og styrer sekvenseringen og kapaciteten af hver enhed for at opnå den samlede nødvendige kapacitet og samtidig minimere energiforbruget. Dette sikrer kapacitetsstyring af enhederne uden behov for et ekstra kontrolpanel, idet enhedens softwarefunktioner udnyttes. Denne tilgang giver en meget omkostningseffektiv anlægsløsning, der prioriterer driftssikkerhed frem for effektivitet.
#9 Kaskadesystem
Daikin iCM sikrer korrekt integration af EWYS-4Z-enheder i et system med forskellige typer enheder, f.eks. et 4-rørssystem med EWYS-4Z og en køler med varmegenvinding eller en varmepumpe med en omskifterventil til tilstandsskift.
I begge tilfælde kan der designes et komplet Daikin HVAC-system. I det andet tilfælde giver integrationen med vand-til-vand-varmepumper (under samme systemstyring) mulighed for fuld dekarbonisering af opvarmning, selv hvor terminalerne stadig ville være radiatorer. Faktisk kan et Daikin-kaskadesystem designes til at levere opvarmningsvand op til 75 °C ved at anvende EWYS-4Z i kombination med en enkelt skruekompressors vandbaserede varmepumper, der eventuelt også er udstyret med VFD og fås med forskellige kølemidler (R-1234ze, R-513A, R-134a).
#10 Daikin On Site
EWYS-4Z er udstyret med Daikin on Site, et cloudbaseret fjernovervågningssystem, der sikrer, at køle- og varmeanlæg fungerer korrekt.
Dette fjernsystem gør det nemt for anlægsledere at identificere problemer og finde de rigtige løsninger, når der opstår en alarm. Platformen giver mulighed for at evaluere parametre i realtid, hvilket gør det muligt at justere indstillinger og gribe ind på afstand, når det er nødvendigt.
Enheden er udstyret med et modem og et GSM-kort, der giver en selvstændig internetforbindelse.
Produktanvendelser
Køle + Varme
Køling og opvarmning af rum
- Centraliseret opvarmning og samtidigt behov for køling. Enheder kan styres i master/slave op til en række på 4 moduler pr. master
- Hospitaler og kontorer
- Udskiftning og nybygning
- Mulige terminaler:
- Opvarmning
- Radiatorer (op til 60 °C)
- Gulvvarme (30-35 °C)
- Fancoil-enheder (45 °C)
- Køling
- Fancoil-enheder (7 °C)
- Opvarmning
Køling - Opvarmning - Varmt vand til boligen
Rumkøling og -opvarmning - Varmt vand til boligen
- Centraliseret opvarmning og samtidigt behov for køling. Enheder kan styres i master/slave op til en række på 4 moduler pr. master
- Hospitaler og kontorer
- Udskiftning og nybygning
- Mulige terminaler:
- Opvarmning
- Radiatorer (op til 60 °C)
- Gulvvarme (30-35 °C)
- Fancoil-enheder (45 °C)
- Køling
- Fancoil-enheder (7 °C)
- Opvarmning
