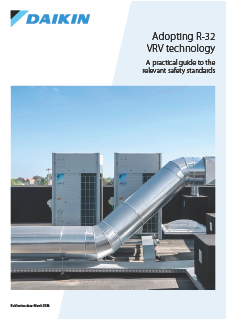

Practical guide to the relevant safety standards
PDF | 570.75KB
I de senere år har den stigende bevidsthed om miljøpåvirkningen – og især kølemidlers rolle – fremskyndet udbredelsen af R-32 VRV-systemer i hele Europa. I takt med at denne omstilling tager fart, søger fagfolk i branchen i stigende grad klarhed over, hvordan de forskellige standarder for F-gas-sikkerhed skal anvendes korrekt.
Gennem vores førende position inden for R‑32 VRV-løsninger og vores tætte samarbejde med installatører, designere, compliance-eksperter og beslutningstagere har Daikin udviklet en dyb forståelse for den praktiske implementering af disse sikkerhedsstandarder. Vi har samlet denne viden for at kunne give klar og konkret vejledning til alle interessenter, der er involveret i design, installation og vurdering af VRV-systemer.
Hvilke standarder regulerer kølemiddelsikkerhed?
IEC 60335-2-40 er en produktstandard, der fastsætter sikkerhedskravene for elektriske varmepumper, klimaanlæg og affugtere..
EN 378 er en generel standard, der fastsætter krav til køleanlæg, herunder konstruktion, fremstilling, installation, drift, vedligeholdelse og bortskaffelse.
Inden for deres anvendelsesområde fastslår både IEC 60335-2-40 og EN 378, at hvis der findes en specifik sikkerhedsstandard for et produkt, fx IEC 60335-2-40,har denne forrang for en generel standard som fx EN 378 (uddrag 1 og 2).
EN 378 understreger dette princip yderligere i forbindelse med fastsættelsen af grænserne for tilladte kølemiddelmængder (uddrag 3).
Konklusion: IEC 60335-2-40 har forrang for EN 378.
Uddrag 1 – Anvendelsesområde for EN 378: “Produktfamiliestandarder vedrørende sikkerheden i kølesystemer har forrang for horisontale og generiske standarder, der omhandler samme emne.”
Uddrag 2 – Anvendelsesområde for IEC 60335-2-40: “Denne del af IEC 60335 omhandler sikkerheden ved elektriske varmepumper, varmepumper til varmt brugsvand og klimaanlæg, herunder motor-kompressorer samt vandbaserede fan-coil-enheder, affugtere (med eller uden motor-kompressorer), termoelektriske varmepumper og delkomponenter. Deres maksimale mærkespænding må ikke overstige 300 V for enfasede apparater og 600 V for flerfasede apparater.”
Uddrag 3 – EN 378 (del 1): “Artikel 6 Mængde kølemiddel: Hvis der findes produktstandarder for bestemte typer systemer, og hvis disse produktstandarder indeholder grænseværdier for kølemiddelmængder, har disse mængder forrang for kravene i denne standard.“
- Anvendelse af de relevante standarder på R-32 A2L-systemer
- Anvendelse af de relevante standarder på R -410A (A1)-systemer
IEC fastslår, at det strengeste krav (brændbarhed eller toksicitet) skal gælde (uddrag 4).
Oversigt over tilladte koncentrationsgrænser for R-32
Sikkerhedsstandard | Maks. tilladt koncentration |
|---|---|
IEC 60335-2-40 | Brændbarhed (LFL): 75 % af den nedre brændbarhedsgrænse (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Toksicitet (ATEL/ODL): 300 g/m³ |
Da brændbarhedsgrænsen på 230 g/m³ er lavere end toksicitetsgrænsen på 300 g/m³, gælder den strengeste brændbarhedsgrænse. Overholdelse af denne grænse sikrer i sig selv, at toksicitetsgrænserne ikke overskrides, og der er derfor ikke behov for yderligere kontroller.

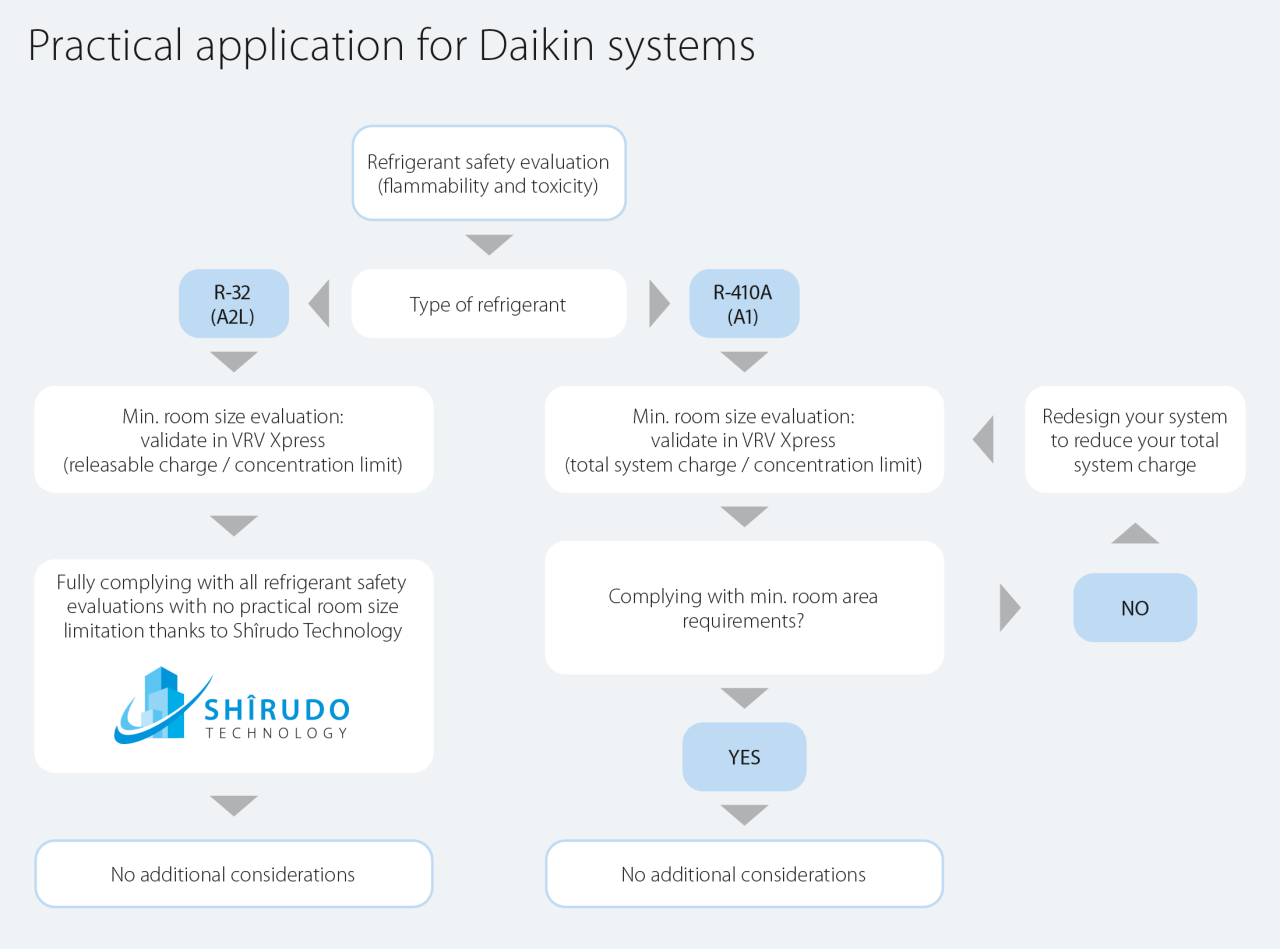

Hvad betyder dette for udformningen af dine R-32-systemer?
Hvis den beregnede kølemiddelkoncentration er under 230 g/m³, er der ikke behov for yderligere sikkerhedsforanstaltninger.
Når koncentrationen overstiger 230 g/m³, sikrer Daikins Shīrudo-teknologi overholdelse af standarderne IEC 60335-2-40 og EN 378, så du trygt kan opfylde de krævede sikkerhedsstandarder.
Hvad angår påfyldningsgrænser, dækker IEC kun brandfarlige kølemidler (A2L, A2, A3).
→ Derfor kan IEC ikke anvendes til disse vurderinger af systemer, der bruger ikke-brandfarlige kølemidler (A1).
Oversigt over tilladte koncentrationsgrænser for R -410A
Sikkerhedsstandard | Maks. tilladt koncentration |
|---|---|
IEC 60335-2-40 | Brændbarhed (LFL): I/R – IEC dækker kun brandfarlige kølemidler (A2L, A2, A3) |
EN 378 | Toksicitet (ATEL/ODL): 440 g/m³ |
Den toksicitetsgrænse, der er angivet i EN 378 for R-410A, som er klassificeret som et ikke-brændbart kølemiddel af klasse A1, er 440 g/m³ og skal overholdes.
Hvad betyder dette for udformningen af dine R-410A-systemer?
Da R-410A ikke falder ind under anvendelsesområdet for IEC-standarden vedrørende kølemiddelsikkerhed, gælder EN 378 som den gældende standard.
Kølemiddelkoncentrationen for R-410A skal forblive under 440 g/m³. Hvis denne grænse overskrides, kræves der passende sikkerhedsforanstaltninger på stedet i overensstemmelse med EN 378.
Større designfleksibilitet sammenlignet med R-410A-systemer
Ved at opfylde de strengere IEC-krav giver R-32-systemer en betydeligt større designfleksibilitet sammenlignet med tilsvarende R-410A-systemer.

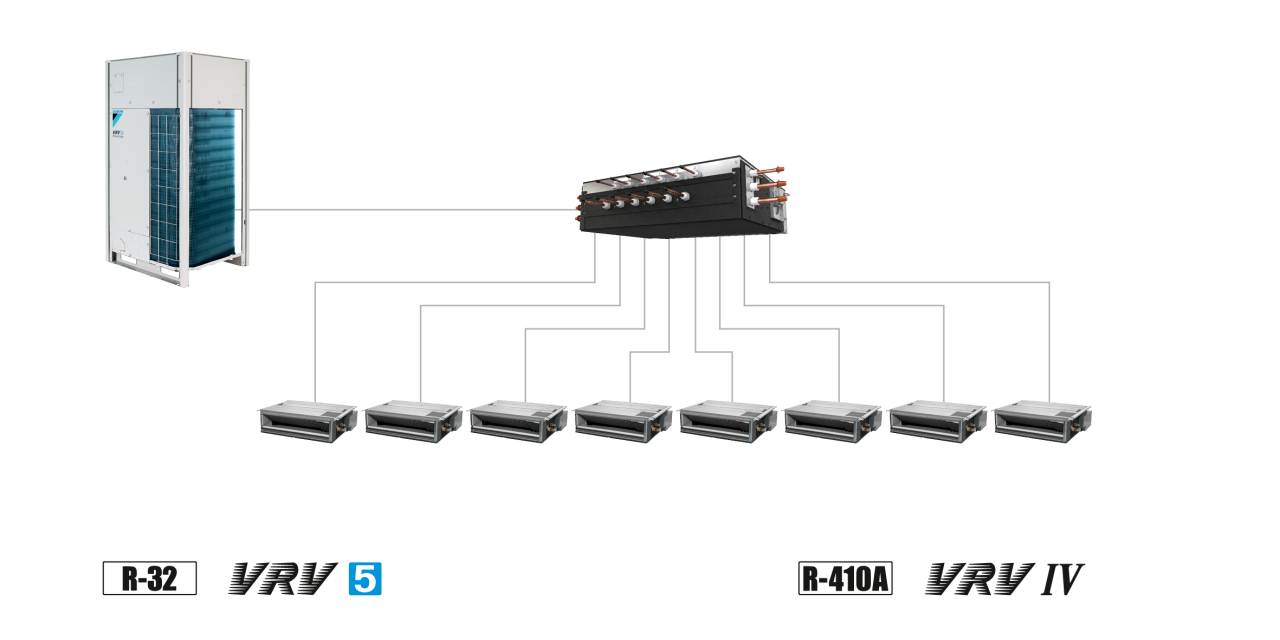

Designsammenligning: Beregningseksempel til hotelanvendelse
For et typisk VRV-system til hoteller (8 indendørsenheder, 1 BS-boks) kræver et VRV 5-system med indbyggede sikkerhedsforanstaltninger baseret på Shîrudo-teknologi kun en minimumsrumstørrelse på 3,08 m², mens et tilsvarende R-410A-system ville kræve 12,7 m²!
Minimum hotelværelsesareal: 3,08 m2
i henhold til IEC60335-2-40 og anvendelse af Shîrudo-teknologi
Minimum hotelværelsesareal: 12,7 m2
i henhold til EN 378
Flere detaljer findes i vores vejledning:
Ofte stillede spørgsmål
Ja. Ved at designe i overensstemmelse med IEC 60335-2-40 (vi sikrer overholdelse) opfylder du også de relevante krav i EN 378, herunder kontrol af den maksimale kølemiddelkoncentration pr. rum.
Daikins Shīrudo-teknologi sikrer desuden, at kølemiddelkoncentrationen ikke overstiger 230 g/m³, hvilket svarer til 75 % af den nedre brændbarhedsgrænse, som defineret i IEC 60335-2-40.
Til sammenligning kan et system, der er designet strengt efter toksicitetsgrænserne i EN 378, tillade koncentrationer på op til 300 g/m³, hvilket er ca. 30 % mere kølemiddel i et worst-case-scenarie med lækage.
For aspekter, der ikke er omfattet af IEC 60335-2-40, såsom installation af udendørsenheder i det fri, bør du henvise til EN 378 for vejledning.
Ja. EN 378 er en generel standard, og inden for dens anvendelsesområde og i afsnit 6 henvises der direkte til gældende produktstandarder, i dette tilfælde IEC 60335-2-40.
Overholdelse af IEC 60335-2-40 betyder derfor, at kravene i EN 378 er opfyldt for de områder, der er omfattet af denne produktstandard.
Nej. Overholdelse af IEC 60335-2-40 og dermed EN 378, del 1 og 2, er tilstrækkeligt. Der er ikke noget krav om at anvende EN 378-3, herunder bestemmelser såsom en uafhængig strømforsyning til lækagedetektionssystemet.
EN 378 tabel C.1 fastsætter påfyldningsgrænser baseret på toksicitetsgrænsen ganget med rumvolumenet eller som defineret i afsnit C.3. I praksis fastsættes den gældende påfyldningsgrænse altid ved anvendelse af det strengeste kriterium. Dermed bliver toksicitetsgrænsen ikke overskredet.
Som følge heraf er de yderligere sikkerhedsforanstaltninger, der er beskrevet i EN 378-3, afsnit C.3, ikke påkrævede.
Denne fremgangsmåde er i overensstemmelse med gældende praksis for kølemidler i klasse A, såsom R-410A, hvor der ikke kræves yderligere sikkerhedsforanstaltninger, så længe toksicitetsgrænserne ikke overskrides.
Daikins unikke Shîrudo-teknologi opfylder alle relevante IEC-krav og sikrer et systemdesign, der overholder kravene, og tryghed lige fra starten.
Der kræves ingen komplekse beregninger af sikkerhedsforanstaltninger
Intet yderligere installations- eller idriftsættelsesarbejde
Ingen visuel påvirkning fra ekstra følere eller komponenter
Intet ekstra arbejde eller redesign, hvis layoutet ændres
Intet krav om periodiske sikkerhedskontroller
Sådan fungerer Shîrudo-teknologi
- Integrerede følere til registrering af kølemiddellækage
- Integreret alarm
- Spærreventiler

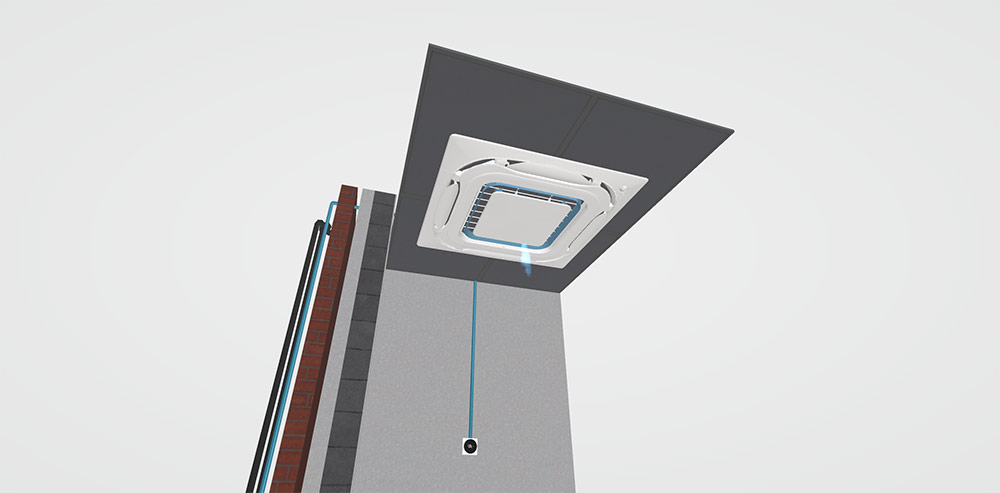

Integrerede følere til registrering af kølemiddellækage
- Integreret i hver enkel indendørsenhed
- Selvovervågning, registrerer selv den mindste kølemiddellækage
- Automatisk aktivering af forholdsregler ifølge kølemiddelrespons: En alarm og spærreventiler

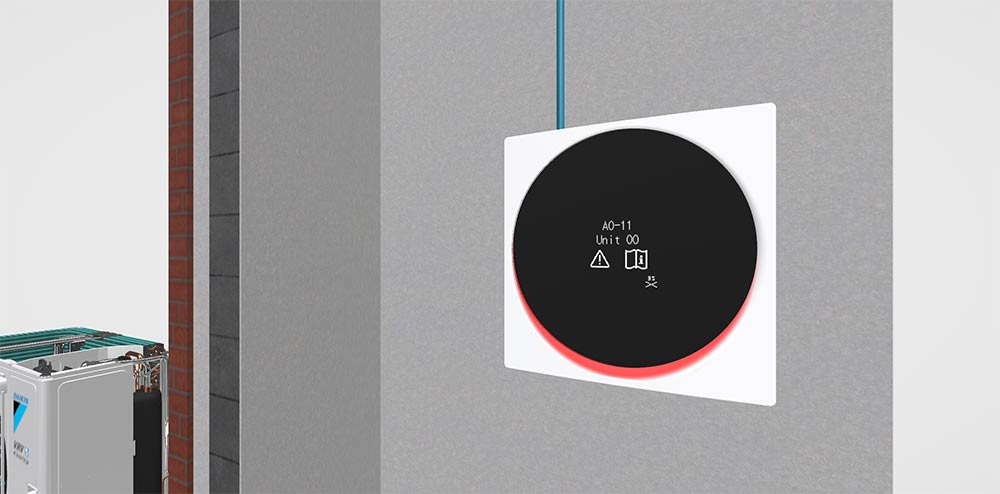

Integreret alarm
- Lokal visuel og hørbar alarm integreret i Madoka fortrådet fjernbetjening
- En ekstra supervisoralarm kan integreres via:
- En feltindstilling på Madoka-kontrolleren
- Et indgangssignal, der udløser en tredjepart alarm

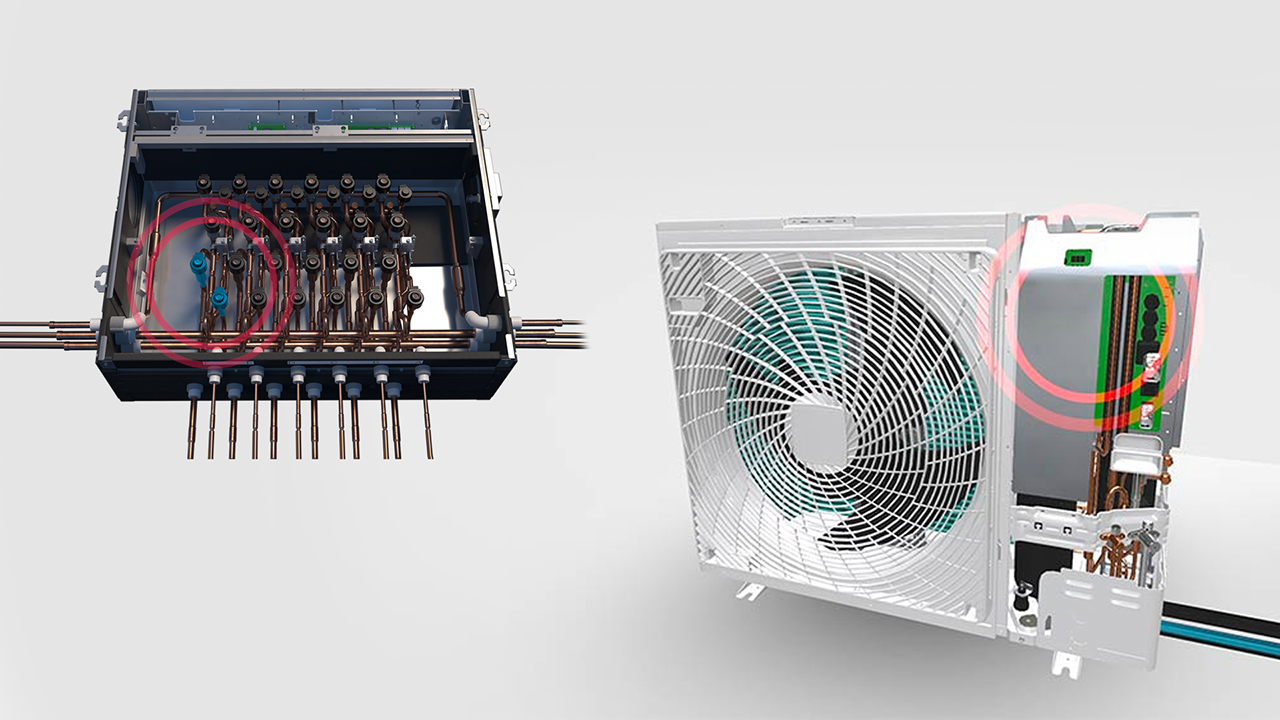

For at sikre overholdelse af IEC60335-2-40 i selv de mindste rum er der monteret afspærringsventiler.
Afhængigt af systemet er disse enten integreret i udendørsenheden eller (BS)SV-boksen. I tilfælde af en lækage pumpes kølemidlet enten tilbage til udendørsenheden, eller også lukkes specifikke forgreninger for at inddæmme lækagen og minimere det kølemiddel, der kan lække.
